| Herkunftsort: | China |
|---|---|
| Markenname: | KINTE |
| Zertifizierung: | Qualicoat, Reach, ROHS, 16949, ISO90001, ISO14000 |
| Modellnummer: | JW-A1701B |
| Min Bestellmenge: | 100KG |
| Preis: | negotiable |
| Verpackung Informationen: | 20kg oder 25kg pro Karton |
| Lieferzeit: | Innerhalb 10 Werktage |
| Zahlungsbedingungen: | L/C, D/P, T/T |
| Versorgungsmaterial-Fähigkeit: | 500 Tonnen pro Monat |
| Farbe: | Schwarzer Matt | Apperance: | Glatt und flach |
|---|---|---|---|
| Vorteile: | Gute physikalische Eigenschaften und Chemikalienbeständigkeit | Anwendung: | Innerer Rad-Nabe Schutz |
| Anwendungs-Handwerk: | Elektrospray-Methode (50-80Kv) | Kurieren von Bedingungen: | 180°C/8-15min (tatsächliche Temperatur des Werkstückes) |
| Dicke: | 80 | μm 100 | Lagerung: | 6 Monate in den trockenen kühlen Bedingungen unter 28°C |
| Hervorheben: | Schwarzer Matte Wheel Powder Coating,180 Grad-Heilungs-Rad-Pulver-Beschichtung,100μm Rad-Pulver-Beschichtung |
||
180 Grad-Heilungs-Rad-Naben-Pulver-Beschichtung, schwarzer Matte Wheel Powder Coating
◎Einleitung
Traditionelle Farbe enthält organische Lösungsmittel (VOCs) die zur Umwelt schädlich sind. Die Pulverbeschichtung enthält kein organisches Lösungsmittel und ist eine pulvrige Substanz mit dem Vorteil von nullvoc-Emission und ist eine der besten Wahlen, zum der traditionellen Farbe zu ersetzen. Darüber hinaus da Länder mehr und mehr Umweltschutz beachten, ist Pulverbeschichtung einer der zukünftigen Entwicklungstrends der Beschichtungsindustrie.
In archiviert von Automobil, annullieren die Radstandpulver-Beschichtungsänderungen von den traditionellen 4 Schichten bis 3 Schichten, die Basisfarbe und benutzen das niedrige Pulver, das die Grundfläche integriert, die eine Neuentwicklungsrichtung geworden ist. Mit dem Gebrauch von diesem Prozess, können die nullvoc-Eigenschaften von Pulverbeschichtungen VOC-Emissionen um ungefähr 20% während des gesamten Beschichtungsverfahrens verringern, verringern Beschichtungsverfahren, Zunahme-Leistungsfähigkeit und Zunahmeertrag.
Die Radstandpulverbeschichtung, die durch KINTE entwickelt wird, hat das hohe Planieren und gute Luftdurchlässigkeit. Es ist für das Kurieren an 180°C passend, das den Energieverbrauch und die Produktionskosten von Herstellern groß verringern kann. Dieses Produkt hat gute physikalische Eigenschaften und Chemikalienbeständigkeit und kann die Bedingungen von verschiedenen Radherstellern für das hohe Planieren, niedrige Glühtemperatur, gute Chemikalienbeständigkeit und ausgezeichnete physikalische Eigenschaften erfüllen.
◎Vorteile
1. Bessere Kratzfestigkeit. Die Oberfläche der Aluminiumleichtmetallradnabe ist größtenteils Rauputzoberfläche. Weil das Pulver solventfrei ist, zeigt es gute „Füllung und Verbergeneigenschaften“ und wird an der ersten Beschichtung der Radnabe angewendet, um Oberflächenfehler zu umfassen.
2. Verbessern Sie Steinwiderstand. Weil er nicht Lösungsmittel enthält, sind Pulverbeschichtungen nicht einfach abzusacken, und es ist einfach, „einlagige hohe Dicke“ zu erzielen. Verglichen mit dem flüssigen Farbenprozeß des komplexen Multimantels, zeigt die einlagige Pulverzündkapsel bessere Steinwiderstandleistung.
◎Einsatzbereich
Eine Strecke der Automobilradnaben für verschiedene Anforderungen und beschichtende Eigenschaften.
◎Eigenschaften-Index
| Eigenschaften | Prüfmethode | Testergebnis |
| Farbe | Sichtprüfung | Schwarz |
| Auftritt | Sichtprüfung | Glatt und flach |
| Glanz | GB/T 9754-2007 | 15-25 (60°) |
| Adhäsion | GB/T 9286-1998 | Grad 0 |
| Härte | GB/T 6739-2006 | H (Bleistift-Härte) |
| Schlagzähigkeit | GB/T 1732-1993 | 50Kg·cm |
| Flexibilität | GB/T 1731-1993 | 2mm |
| CASS | GB/T 10125 | 240 Stunden verstreichen |
| Wasser-beständiges | GB/T 1733-1993 | 240 Stunden verstreichen |
| Salznebel | GB/T 1771-2007 | 1000 Stunden verstreichen |
◎Sprühverfahrenparameter
Anwendungs-Handwerk: Elektrospray-Methode (50-80Kv)
Feuchtigkeit des Sprüharbeitsumfelds: ≤ 85%
Sprüharbeitsbereich-Temperatur: 0°C - 35°C
Pulver-Zuluft-Druck: 0.2~0.4MPa
Atomisierender Luftdruck: 0.01~0.1MPa
Abstand zwischen Werkstück und Düse: 20~30cm
Empfohlene backende Bedingungen: 180°C/8-15min (tatsächliche Temperatur des Werkstückes)
Flüchtige organische Verbindungen: Im Allgemeinen null
Dichte: 1.2-1.7 g/cc
Theoretischer beschichtender Bereich: 9-12m2/Kg
Staub-Explosions-Sicherheit: Zündpunkt 470°C, Explosionsgrenze: 20~30 g/m3
Haltbarkeitsdauer: 28°C/6 Monate
Hygiene und Sicherheit: Der Betreiber sollte eine Atemschutzmaske tragen und versucht, den langfristigen Kontakt zwischen der Haut und der Pulverbeschichtung herabzusetzen. Die Beschichtung, die zur Haut befestigt wird, kann mit Seife gewaschen werden.

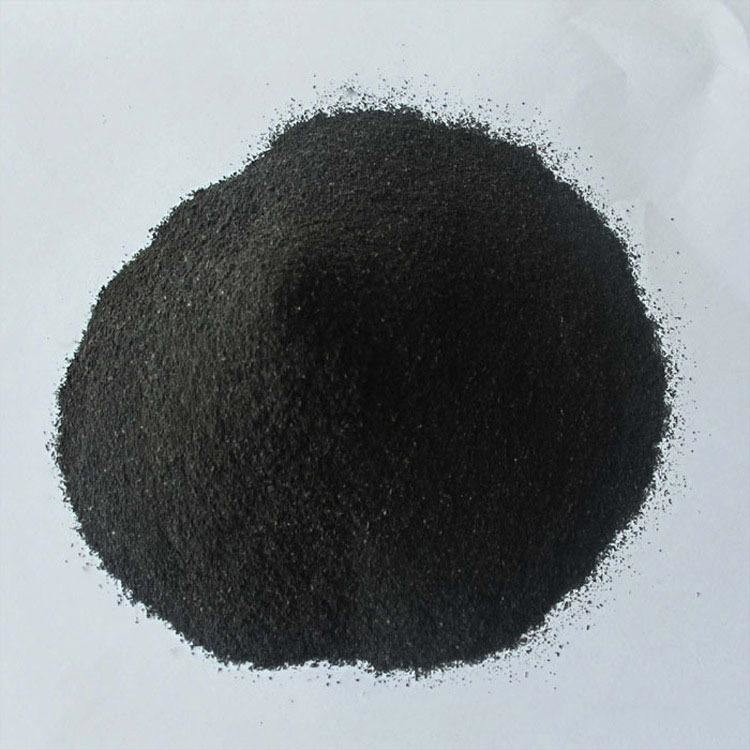

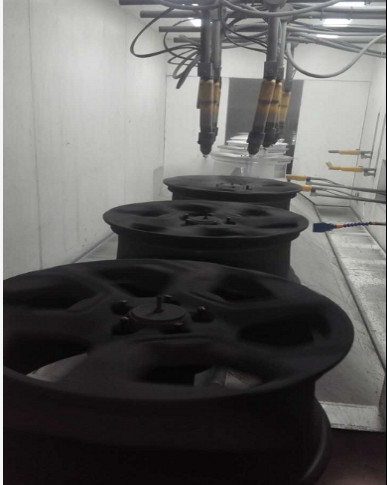

◎Produkt-Shows
