| Herkunftsort: | CHINA |
|---|---|
| Markenname: | KINTE |
| Zertifizierung: | Qualicoat,ISO90001,ISO14000,Reach |
| Modellnummer: | HH2685 |
| Min Bestellmenge: | 500KG |
| Preis: | negotiable |
| Verpackung Informationen: | 25kg/PE Tasche, 875KG/PALLET, 17,500KG/20GP |
| Lieferzeit: | 10 Werktage |
| Zahlungsbedingungen: | T/T, L/C, D/P |
| Versorgungsmaterial-Fähigkeit: | 80,000tons/year |
| Spezifikation: | 60/40 hybride Heilung | Anwendung: | Pulverbeschichtung für Aluminiumradnabe (Autokante) |
|---|---|---|---|
| Vorteil: | Ausgezeichneter Fluss und Hochglanz | Eigentum: | ausgezeichnete Chemikalienbeständigkeit |
| Verhältnis: | 60/40 | Kurieren: | 180°C/20mins |
| Hervorheben: | 60/40 Leichtmetallradpulverbeschichtung,Polyester-Harze drehen Pulver-Beschichtung,60/40 Isolierungsfarbe |
||
Epoxid-Polyester für Aluminiumautokante Pulver-Beschichtung
◇Anwendungen:
HH2685 ist ein Karboxyl- Polyester-Harz, das für Beschichtungen mit 60/40 die hybriden Pulvern bestimmt ist.
Die Beschichtung wird vorbereitet, indem man Harz, Pigment und Füller, Härtemittel und andere Zusätze in einem bestimmten Anteil und dann durch die heiße Verdrängung mischt und zerquetscht und aussortiert. Sie werden stabil bei Zimmertemperatur gespeichert. Nach dem Elektrospray oder Flüssigbettbadbeschichtung werden sie erhitzt, gebacken, geschmolzen und verfestigt, um einen flachen und hellen dauerhaften Film zu bilden, um den Zweck der Dekoration zu erzielen und rostfest.
◇Grundlegende Eigenschaften:
Ausgezeichnetes Planieren, Hochglanz
Gute chemische Leistung und mechanische Eigenschaften
Gute Lagerstabilität
◇Spezifikationen:

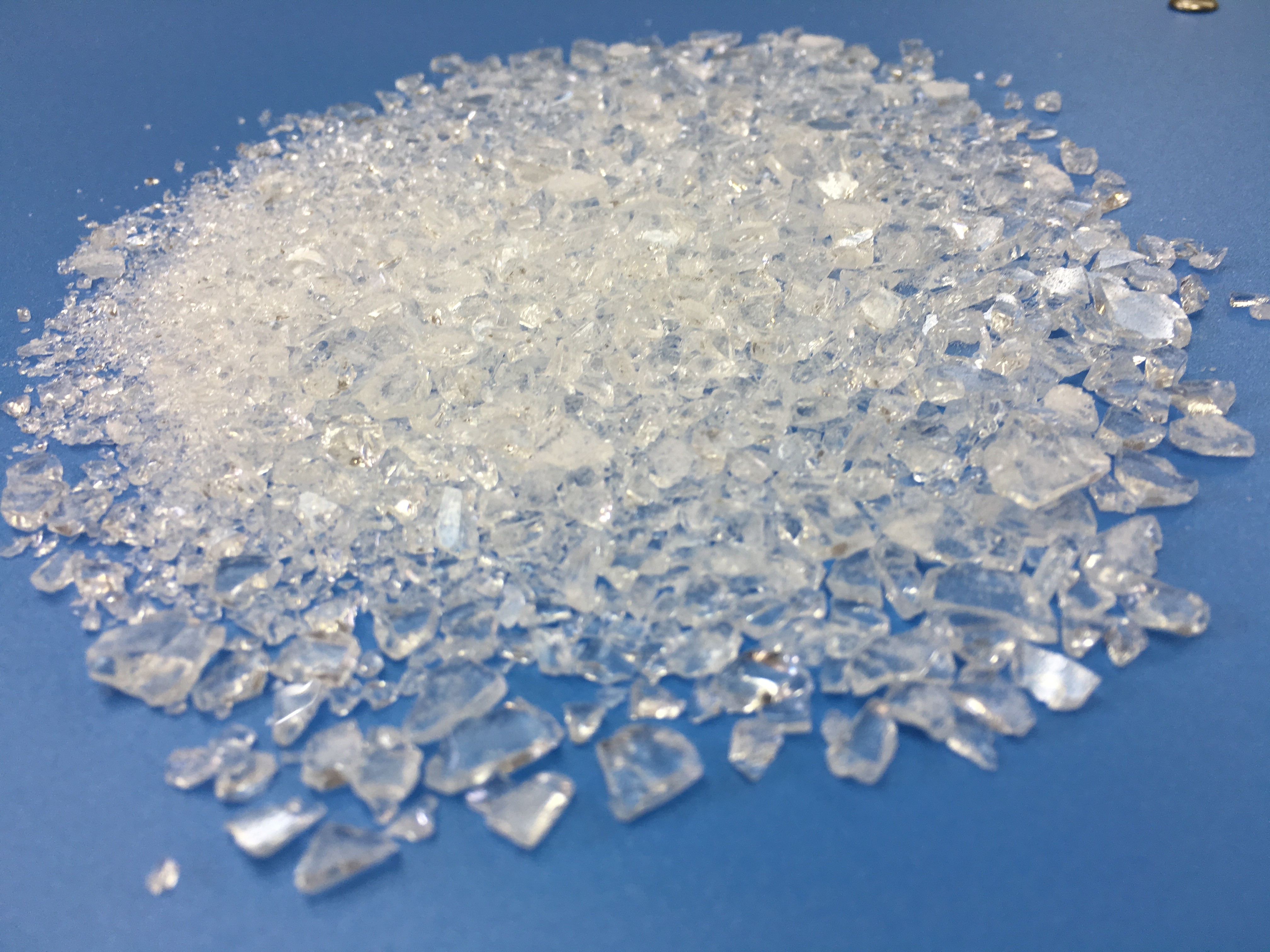

Weiße oder hellgelbe transparente Flocken des Auftrittes
Farbe (50%DMF): maximal: 3
Säurezahl (mgKOH/g) 48~54
Erweichungspunkt (℃) 100~110
Glasübergang Temp. (℃) ~55
Schmelzende Viskosität (200℃, Kegel/Platte, mPa·s): 3200±500
Reaktivität an 180℃ (s, 40% Epoxy-Kleber): 250±50
◇Empfehlen Sie Formulierung: HH2685-E12
| HH2685 | E12 | Füller u. Pigment | Planieren des Mittels | Benzoin |
| 180 | 120 | 105 | 4 | 2 |
◇Verdrängungs-Zustand:
Zwei-Schraubenextruder
Zone I: 90~110℃ Zone II: 110~120℃
Umdrehungsgeschwindigkeit: 500~1200rpm
Feinheit des Pulvers: <100μm
◇Anwendungs-Zustand:
Elektrospray mit: 40~70KV
Beschichtende Dicke: 50~70μm
Degreased walzte Stahl-0.5mm kalt
◇Kurieren von Anforderung: 180℃×20min
◇Film-Eigenschaften:
Gelzeit (180℃, sek) 230~360
Horizontaler Fluss: (180℃), Millimeter: 28~33
Glanz (60°): ≥90%
Verbiegen (φ1mm): Durchlauf
Kleber (1mm, Grad): 0
Bleistifthärte: 1H
Auswirkung (40cm): Durchlauf
Anmerkungen: alle Polyester-Harze konnten sein besonders anfertigt zu Nicht-Zinn (a), Antigasbrenner (G), tribo Gewehr (T) und anti-Blühen (F)
