| Herkunftsort: | China |
|---|---|
| Markenname: | KINTE |
| Zertifizierung: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Modellnummer: | HH2686 |
| Min Bestellmenge: | 1000KG |
| Preis: | negotiable |
| Verpackung Informationen: | 25kg/PE Beutel, 875KG/PALETTE, 17.500KG/20GP |
| Lieferzeit: | 10 Werktage |
| Zahlungsbedingungen: | T/T, L/C, D/P |
| Versorgungsmaterial-Fähigkeit: | 80.000 Tonnen/Jahr |
| Spezifikation: | Hybride Heilung | Säuregrad (mgKOH/g): | 52.5~57 |
|---|---|---|---|
| Viskosität (130°c): | 3000~4500 | Verhältnis: | 60/40 |
| Schmelzpunkt (°C): | 93~103 | Eigenschaften: | Ausgezeichneter Fluss, gute Mattierungs-Leistung |
| Hervorheben: | Das schnelle Kurieren pulverisieren beschichtende Polyester-Harze,Pulverisieren Sie die beschichtenden hybriden Polyester-Harze 60/40 |
||
60/40 Polyester-Epoxidharz für schnelle kurierende hybride Pulver-Beschichtungen
◇Einleitung:
HH2686 ist ein Karboxyl- Polyester-Harz, das für Beschichtungen mit 60/40 die hybriden Pulvern bestimmt ist.
Das so genannte Planiereneigentum der Beschichtung bezieht sich den auf glatten und glatten Zustand des beschichtenden Filmes, nachdem die Beschichtung angewendet ist. Die Oberfläche mit gutem, Eigentum planierend, sollte keine Unregelmäßigkeiten wie orange Schale, Pinselstriche, Kräuselungen und Schrumpfungslöcher haben.
Die Faktoren, die das Planieren von Pulverbeschichtungen umfassen beeinflussen hauptsächlich, drei Aspekte:
1. Planieren von Zusätzen: Fügen Sie passende Planierenzusätze der Formel von Pulverbeschichtungen hinzu. Wenn die Pulverbeschichtung geschmolzen wird, können diese Zusätze die Oberflächenspannung der Beschichtung schnell verringern, den schnellen Fluss der Beschichtung vor dem Kurieren und Filmbildung fördern, orange Oberflächenfehler wie Haut, Pinselstriche, Kräuselungen, Schrumpfungslöcher, etc. beseitigen oder verringern.
2. Die Schmelzviskosität von Pulverbeschichtungen: Für thermostatoplastische Pulverbeschichtungen bei Schmelzfluß, zusammen mit der Vernetzung, die Reaktion, das höher die Temperatur kuriert, das schneller die kurierende Reaktion, das schneller die Viskosität des Systems steigt, das kürzer die Auslaufzeit, schneller der Planierensex eingeschränkt wird. Deshalb kann die Schmelzviskosität von Pulverbeschichtungen das abschließende Planiereneigentum des beschichtenden Filmes nicht genau reflektieren, und die Effekte des Backverfahrens, der Heizquote, der kurierenden Temperatur der Vernetzung, des etc. auf das Planiereneigentum des beschichtenden Filmes müssen gleichzeitig betrachtet werden.
3. Backverfahren: Es gibt einen Heizungsprozeß während des Backens, nachdem Pulverbeschichtung angewendet ist, und die Heizquote hat eine beträchtliche Auswirkung auf das Planieren der Beschichtung; unter verschiedenen Heizquoten die Änderungen der dynamischen Viskosität mit Temperatur. Die Tendenz ist im Allgemeinen die selbe, d.h. der Anfang, den die Viskosität mit dem Anstieg der Temperatur sich verringert und einen Minimalwert erreicht und dann die Viskositätszunahmen mit dem Anstieg der Temperatur, die durch die Vernetzungsreaktion verursacht wird. Wichtiger, das schneller die Heizquote, das kleiner der Minimalwert der Viskosität und das höher die entsprechende Temperatur, das besser das Kurieren des beschichtenden Filmes und das besser das Planieren des beschichtenden Filmes.
◇Grundlegende Eigenschaften:
Ausgezeichnetes Planieren
Hervorragende mechanische Eigenschaften
Gute Chemikalienbeständigkeit
Gute Lagerstabilität
◇Spezifikationen:

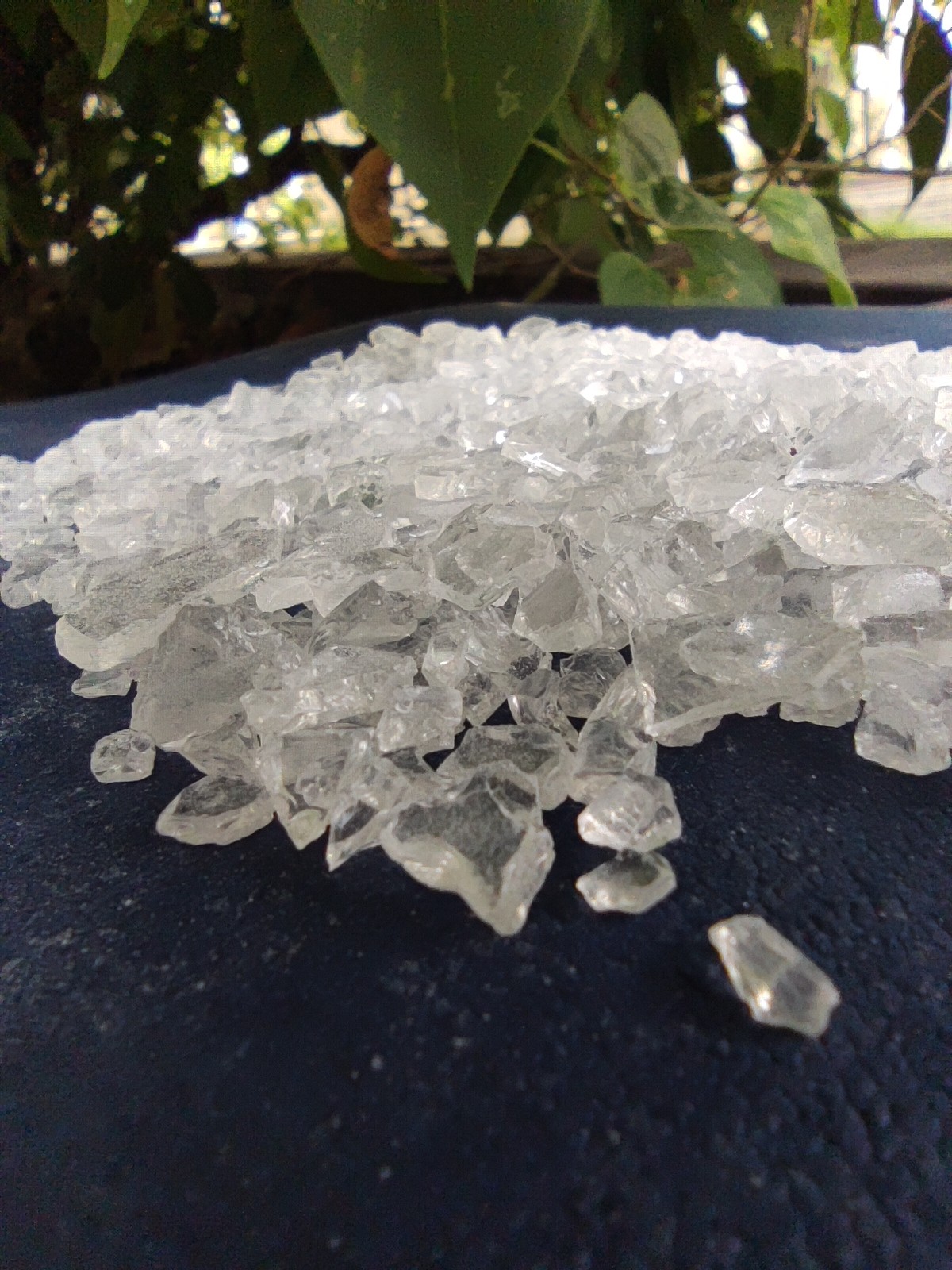

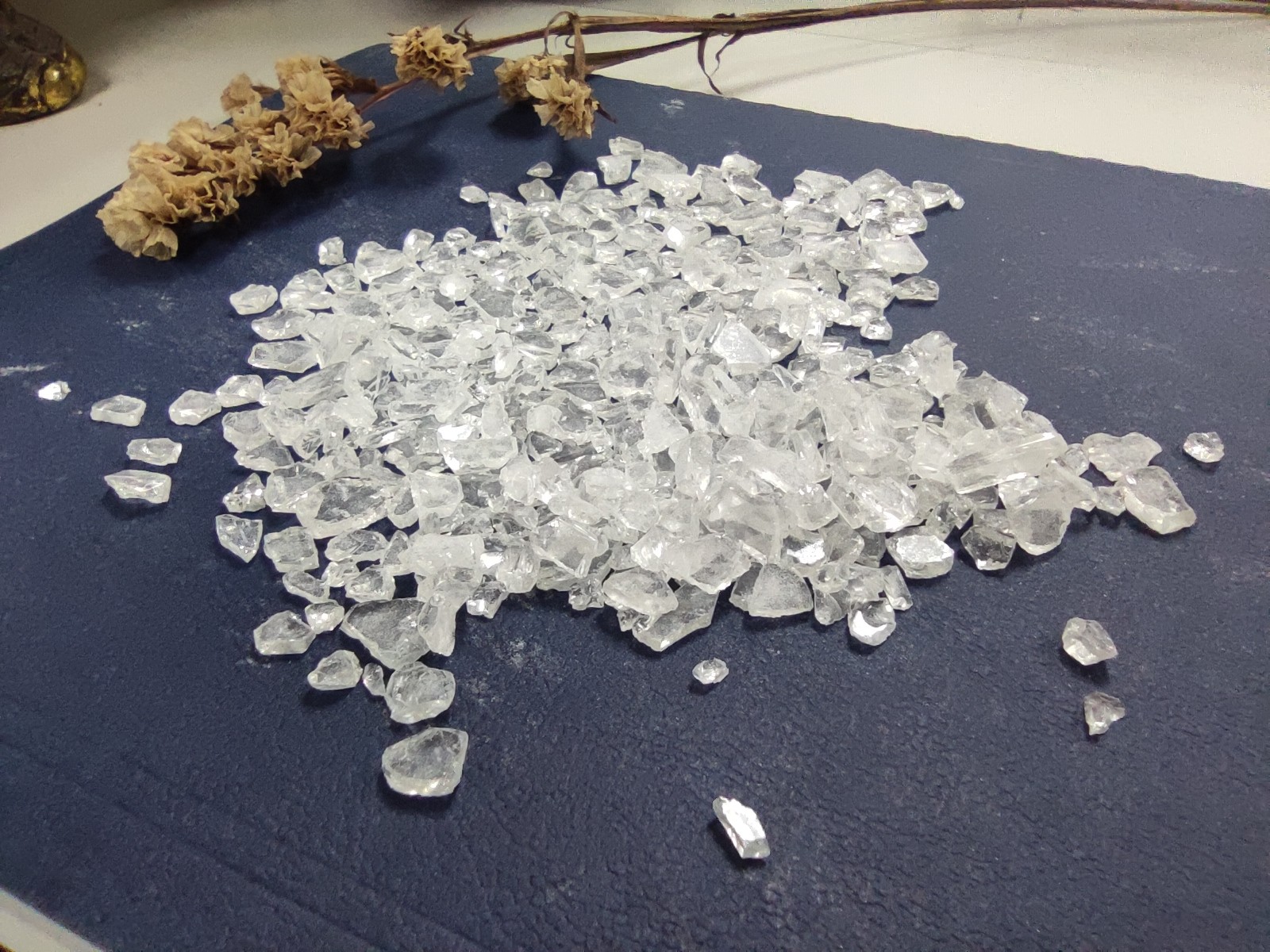

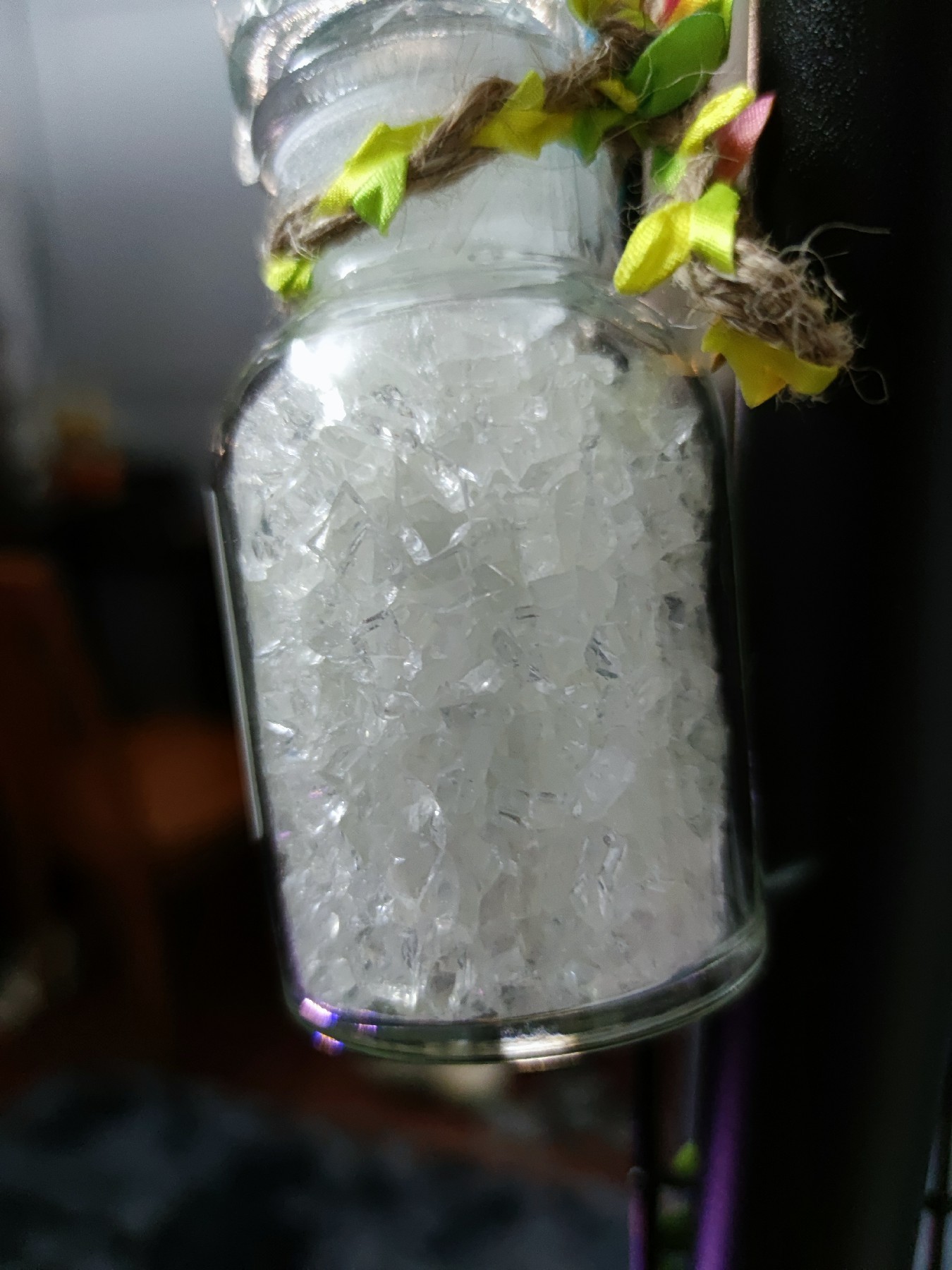

| Auftritt | Weiße oder hellgelbe transparente Flocken |
| Farbe (50% DMF) | maximal: 3 |
| Säurezahl (mgKOH/g) | 52.5~57 |
| Erweichungspunkt (℃) | 93~103 |
| Glasübergang Temp. (℃) | ~55 |
| Schmelzende Viskosität (ICI, mPa·s/200℃) | 3000~4500 |
| Reaktivität an 180℃ (s, 40% Epoxid) | 170~300 |
| Kurieren von Anforderung | 180℃×15min oder 200℃×10min |
| Paket | PET Taschen, Nettogewicht 25kg±0.1kg/Tasche |
◇Empfehlen Sie Formulierung:
| Material | HH2686 | E12 | Füller u. Pigment | Planieren | Benzoin | 701 |
| Formel | 360 | 240 | 383 | 8 | 4 | 5 |
◇Verdrängungs-Zustand:
Zwei-Schraube Extruder
Zone I: 90~110℃ Zone II: 110~120℃
Umdrehungsgeschwindigkeit: 500~1200rpm
Feinheit des Pulvers: <100μm
◇Anwendungs-Zustand:
Elektrospray mit: 40~70KV
Beschichtende Dicke: 50~70μm
Degreased walzte Stahl kalt: 0.5mm
◇Film-Eigenschaften:
| Gel-Zeit (180℃, sek) | 220~320 |
| Horizontaler Fluss (180℃, Millimeter) | 28~30 |
| Glanz (60°) | ≥90% |
| Verbiegen (φ1mm) | Durchlauf |
| Kleber (1mm, Grad) | 0 |
| Bleistift-Härte | ≥1H |
| Auswirkung (50kg·cm) | Durchlauf |
◇Mehr Codes:
| Code | Verhältnis | Heilungs-Zyklus | Handels (mgKOH/g) | Viskosität (mPa.s/200℃) | Tg (℃) | Reaktivität (s/180℃) | Eigenschaften |
| HH2682 | 60/40 | 180℃*10min | 47~55 | 2500~4500 | ~56 | 150-250 | Für schnelle Heilungsformulierung. Hoher Tg, ausgezeichneter Fluss und gute mechanische Eigenschaften. |
| HH2683 | 60/40 | 180℃*15min | 47~55 | 2500~3500 | ~54 | 90-150 | Universelles Harz mit gutem Fluss, guter Chemikalienbeständigkeit und mechanischen Eigenschaften. |
| HH2683B | 60/40 | 180℃*15min | 47~55 | 2500~3500 | ~54 | 120-180 | Nicht-Zinnversion von HH2683. |
| HH2685 | 60/40 | 180℃*20min | 47~55 | 2500~3500 | ~58 | 200-300 | Ausgezeichneter Fluss, Hochglanz. Passend für Legierungsradnaben-Pulverbeschichtungen. |
| HH2608 | 60/40 | 200℃*15min | 50~60 | 2500~4500 | ~55 | 250-450 | Hervorragender Fluss, Hochglanz, ausgezeichnete mechanische Eigenschaften. |
| HH2686P | 60/40 | 200℃*10min | 50~60 | 2500~4500 | ~55 | 240-360 | Universelles Harz. Ausgezeichneter Fluss und starke Entstörungsfähigkeit. Gute Balance von Eigenschaften. Passend für matte Pulverbeschichtungen. |
| HH2687 | 60/40 | 200℃*10min | 51~66 | 3000~5000 | ~60 | 200-300 | Hoher Tg, ausgezeichneter Fluss, gute mechanische Eigenschaften. |
Anmerkungen: alle Polyester-Harze konnten sein besonders anfertigt zu Nicht-Zinn (a), Antigasbrenner (G), tribo Gewehr (T) und anti-Blühen (F)
◎Unternehmensprofil:
Kinte-Material-Wissenschaft und Technology Co., Ltd. ist nach China Machinery Industry Corporation unterstellt (ein Schlüsselstaatliches unternehmen direkt gehandhabt durch SASAC, 284 unter der Welt Top 500 ordnend im Jahre 2021). Es ist ein nationales High-Teches Unternehmen unter China National Electric Apparatus Research Institute Co., Ltd. (Code auf Lager: 688128), ein aufgeführtes Unternehmen auf dem SSE-STERN-MARKT. Konzentrierend auf das R u. das D, Produktion und Verkäufe von umweltfreundlichen Beschichtungen (Pulverbeschichtungen, durch Wasser übertragene industrielle Beschichtungen) und von Pulverbeschichtungsharzen, wird die Firma am Verbessern der Wettbewerbsfähigkeit des globalen Marktes Chinas umweltfreundlicher beschichtender Industrie verpflichtet. Jetzt hat es dem Führer und dem Förderer in Chinas technologischer Entwicklung von umweltfreundlichen Beschichtungen sowie von Polyester-Harzen für Pulverbeschichtungen gestanden!
Wir haben ISO9001 und ISO14000, ISO18001, RoHS, UL-Bescheinigung und QUALICOAT-Zertifikat gewonnen. Wegen der ausgezeichneten und stabilen Qualität, genießen unsere Produkte immer hohes Ansehen zu Hause und Übersee und wurden an mehr als 30 Länder verkauft.
Polyester-Harzniederlassung wurde im Jahre 2000 gegründet, jetzt gibt es zwei Fabriken (Dongguan-Fabrik und TaiXing-Fabrik) mit jährlicher Produktionskapazität über 80.000 Tonnen, und die jährliche Produktionskapazität erreichte 120000 Tonnen bis Ende 2020 und öffnete die Straße zur globalen variierten Entwicklung. Unsere Kunden schließen viele Höchstreihenpulverhersteller in der Welt wie AKZO, PPG, TIGER, PROTECH, BEWOHNER VON NIPPON, OXYPLAST, JOTUN, SHERWIN, VALSPAR, SINTERPLAST, etc. mit ein.
Wir haften unaufhörlich am Geschäftsgrundsatz „der Qualität sind das Leben, befolgen erstklassige Technologie, erstklassige Qualität, erstklassige Kosten und erstklassige Marke“. Wir möchten einen ganzen Satz Dienstleistungen und Lösungen für inländisches und im Ausland Kunden erbringen und möchten zur glänzenden Zukunft mit Ihnen vorwärts zusammen gehen.
