| Herkunftsort: | CHINA |
|---|---|
| Markenname: | KINTE |
| Zertifizierung: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Modellnummer: | 6002 u. 6006 |
| Min Bestellmenge: | 1000kg |
| Preis: | negotiable |
| Verpackung Informationen: | 25Kg/PE Tasche, 875Kg/Pallet, 17,500Kg/20GP |
| Lieferzeit: | 10 Werktage |
| Zahlungsbedingungen: | L/C, D/P, D/A, T/T |
| Versorgungsmaterial-Fähigkeit: | 80.000 Tonnen pro Jahr |
| Produkt-Art: | Trocken-gemischte Polyester-Harze | Verhältnis: | 90/10 u. 96/4 |
|---|---|---|---|
| Kurieren der Art: | TGIC, das System kuriert | Aushärtungszeit: | 200℃×10min |
| Säurezahl (mgKOH/g): | 55~65 u. 18~23 | Glasübergang Temp. (℃): | ~67 u. ~60 |
| Eigenschaften: | Gutes Planieren und Wetterbeständigkeit | Anwendung: | Für halbglänzende Polyester-/TGICpulver-Beschichtungen im Freien |
| Hervorheben: | Halbglänzendes gemischtes Polyester-Harz im Freien,TGIC mischte Polyester-Harz |
||
Gemischtes Polyester-Harz mit dem guten Planieren für halbglänzende TGIC-Pulver-Beschichtungen im Freien
◎Einleitung
6002 und 6006 sind hohe und schwachsaurere Wert-Polyester-Harze beziehungsweise, die in den polyester-/TGICpulver-Anstrichsystemen benutzt werden. Unter Verwendung 6002 und 6006, zum des Pulvers beziehungsweise und dann zu machen trockenes Mischen, zu machen halbglänzenden Pulverbeschichtung der im Freien.
Wegen seiner Vorteile ohne Verschmutzung, Energieeinsparung und fast--null VOC-Emissionen, Pulverbeschichtungen haben schnelle Entwicklung auf der ganzen Welt, mit einem Ertrag von 1,6 Million Tonnen im Jahre 2017 erzielt. Zur Zeit werden inländische thermostatoplastische Pulverbeschichtungen hauptsächlich in Innenpulverbeschichtungen und Pulverbeschichtungen im Freien unterteilt, von denen Innenpulverbeschichtungen hauptsächlich Epoxidharzpulverbeschichtungen sind, während Pulverbeschichtungen im Freien durch TGIC und Primid kuriert werden können. Wenn TGIC verwendet wird, um Pulverbeschichtungen zu kurieren, da keine kleinen molekularen Nebenerscheinungen während des Backens und des Kurierens gebildet werden, ist die Oberfläche der Beschichtung nicht für Lunker, Splintlöcher und andere Probleme anfällig, und die Oberflächenklarheit und der Glanz sind hoch.
Obgleich Hochglanzpulverbeschichtungen den Markt beherrschen, es eine zunehmende Nachfrage nach halbglänzendem, Niedrigglanz und matten Produkten geben. Zur Zeit kann die Vorbereitung von halbglänzenden und anderen Niedrigglanzpulverbeschichtungen körperliche Methoden und chemische Verfahren hauptsächlich annehmen. Allgemeine Methoden umfassen das Addieren von Mattierungsmitteln, von trockener mischender Mattierung und von Koextrusionsmattierung. Der Zusatz eines Mattierungsmittels ist hauptsächlich, Harz wie Acrylsäure Polyester-Harz hinzuzufügen, das Zweiphasentrennung verursacht und Glanz verringert. Da der Zusatz des Harzes die mechanischen Eigenschaften des Systems veranlaßt zu sinken und der Kosten, zum erheblich zu steigen, wird er weniger Pulverbeschichtungen in den im Freien benutzt. Koextrusionsmattierung bereitet hauptsächlich die hohen und schwachsaureren Wertharze und die Härtemittel in Mattierungspulverbeschichtungen durch Schraubenverdrängung vor. Während des Gebrauches gibt es ein Phänomen des instabilen Glanzes, und seine Marktanwendung ist auch weniger. Deshalb werden die gegenwärtigen Pulverbeschichtungen im Freien hauptsächlich durch das trockene Mischen und Mattierung verwirklicht.
◎Grundlegende Eigenschaften
Niedriger Glanz
Gute Wetterbeständigkeit
Gutes Planieren
Gute mechanische Eigenschaften
◎Empfehlen Sie Formulierung:
| Formulierung | 6002 | 6006 | TGIC | TiO2 R930 | BaSO4 44HB |
PV-88 |
Benzoin |
| Ich | 270 | — | 30 | 75 | 125 | 3 | 1,5 |
| II | — | 288 | 12 | 75 | 125 | 3 | 1,5 |
◎Spezifikationen I
| Einzelteile | 6002 | 6006 |

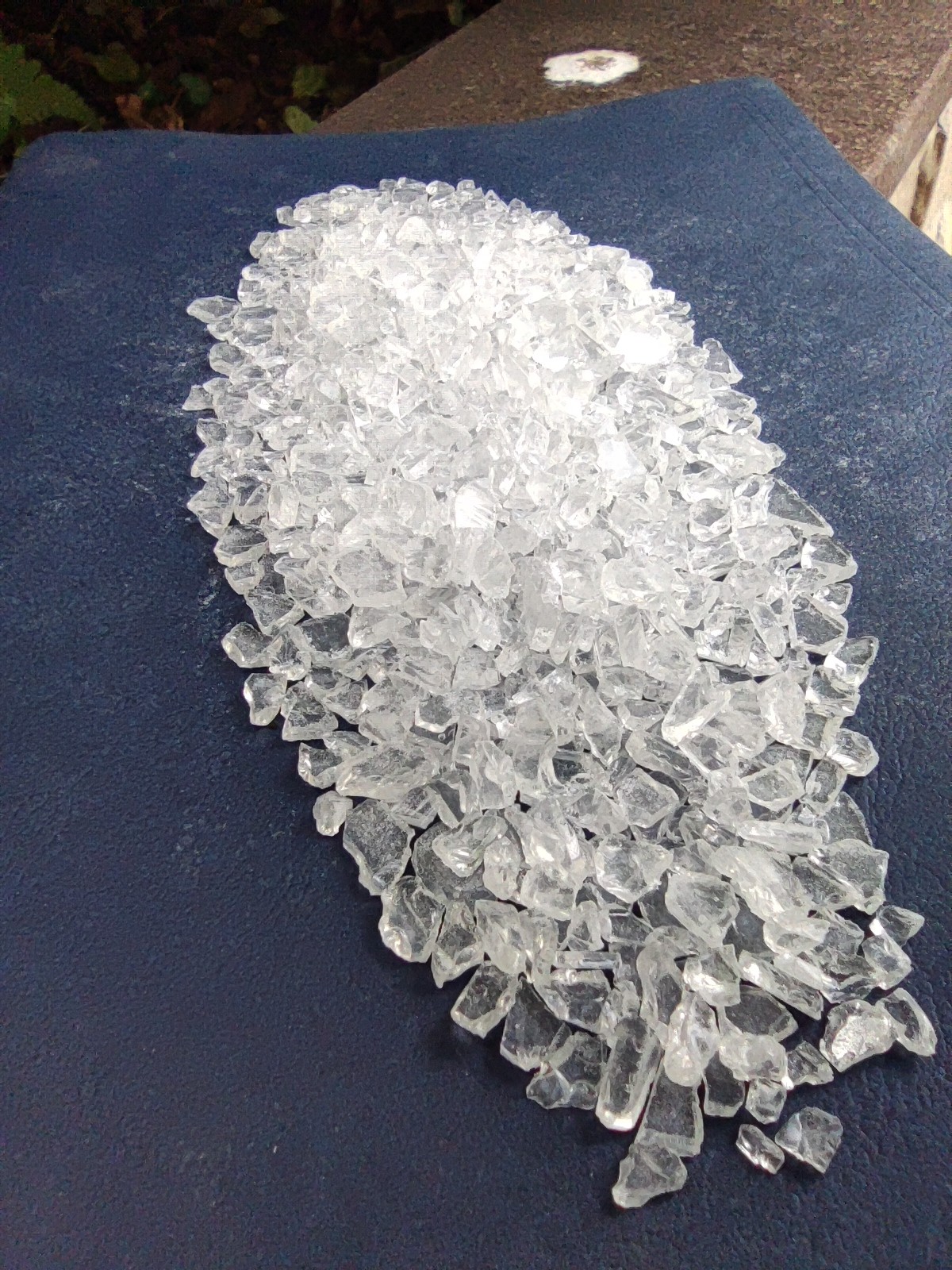

| Auftritt | Hellgelbe Flocke | Hellgelbe Flocke |
| Säurezahl (mgKOH/g) | 55~65 | 18~23 |
| Erweichungspunkt (℃) | 105~115 | 103~113 |
| Glasübergang Temp. (℃) | ~67 | ~60 |
| Schmelzende Viskosität (200℃, Kegel/Platte, mPa·s) | 3800-5500 | 4500-6500 |
| Reaktivität s (180℃, TGIC) | 30-130 | 500-900 |
| Kurieren von Anforderung | 200℃×10min | |
| Verpacken | PET Taschen, Nettogewicht 25kg ± 0.1kg/Tasche | |
◎Spezifikationen II
| Verdrängungs-Zustand | Zwei-Schraube Extruder | 110~120℃ |
| Umdrehungsgeschwindigkeit | 500~1200rpm | |
| Feinheit des Pulvers | <100μm | |
| Verdrängen 6002 und 6006 beziehungsweise entsprechend der Formel und Mischung und pulverisieren in einem Verhältnis von 1:1, um Pulver zu machen. | ||
| Anwendungs-Zustand | Elektrospray mit | 40~70KV |
| Beschichtende Dicke | 50~70μm | |
| Abgefettet walzte Stahl kalt | 0.5mm | |
| Film-Eigenschaften | Glanz (60°) | ≤25% |
| Verbiegen (φ1mm) | Durchlauf | |
| Kleber (1mm, Grad) | 0 | |
| Bleistift-Härte | ≥1H | |
| Auswirkung (50cm) | Direkter Durchlauf | |
◎Mehr Code
| Code | Verhältnis | Heilungs-Zyklus | Säuregrad (mgKOH/g) | Viskosität (mPa.s/200℃) | Tg (℃) | Reaktivität (s/180℃) | Eigenschaften |
| NH6083 | 90/10 | 180℃*10min | 80~90 | 1500~3500 | ~58 | 30-90 | Schnelles Heilungsharz. Für ein geschossen matte Formulierungen. |
| NH6685 | 96/4 | 180℃*10min | 19~24 | 4800~6400 | ~57 | 220-280 | |
| NH6381 | 93/7 | 180℃*10min | 47~54 | 3800~4800 | ~60 | 60-120 | Trocken-gemischt für niedrige Glanzpulverbeschichtungen mit guten mechanischen Eigenschaften und Fluss. |
| NH6688 | 96/4 | 180℃*15min | 19~24 | 4800~6400 | ~56 | 220-280 | |
| NH6161 | 91/9 | 160℃*15min | 68~76 | 2500~4500 | ~59 | 50-150 | Tief backen Harze. Trocken-gemischt für niedrige Glanzpulverbeschichtungen, mit guten mechanischen Eigenschaften und Fluss. |
| NH6687 | 96/4 | 160℃*15min | 24~29 | 4000~6500 | ~56 | 160-260 |
◎Anmerkungen: Alle Polyester-Harze konnten zu Nicht-Zinn (a), zu Antigasbrennern (g), zu tribo Gewehr (T) und zu anti-blühendem (f) besonders angefertigt werden.
◎Unternehmensprofil:
Kinte-Material-Wissenschaft und Technology Co., Ltd. ist nach China Machinery Industry Corporation unterstellt (ein Schlüsselstaatliches unternehmen direkt gehandhabt durch SASAC, 284 unter der Welt Top 500 ordnend im Jahre 2021). Es ist ein nationales High-Teches Unternehmen unter China National Electric Apparatus Research Institute Co., Ltd. (Code auf Lager: 688128), ein aufgeführtes Unternehmen auf dem SSE-STERN-MARKT. Konzentrierend auf das R u. das D, Produktion und Verkäufe von umweltfreundlichen Beschichtungen (Pulverbeschichtungen, durch Wasser übertragene industrielle Beschichtungen) und von Pulverbeschichtungsharzen, wird die Firma am Verbessern der Wettbewerbsfähigkeit des globalen Marktes Chinas umweltfreundlicher beschichtender Industrie verpflichtet. Jetzt hat es dem Führer und dem Förderer in Chinas technologischer Entwicklung von umweltfreundlichen Beschichtungen sowie von Polyester-Harzen für Pulverbeschichtungen gestanden!
Wir haben ISO9001 und ISO14000, ISO18001, RoHS, UL-Bescheinigung und QUALICOAT-Zertifikat gewonnen. Wegen der ausgezeichneten und stabilen Qualität, genießen unsere Produkte immer hohes Ansehen zu Hause und Übersee und wurden an mehr als 30 Länder verkauft.
Polyester-Harzniederlassung wurde im Jahre 2000 gegründet, jetzt gibt es zwei Fabriken (Dongguan-Fabrik und TaiXing-Fabrik) mit jährlicher Produktionskapazität über 80.000 Tonnen, und die jährliche Produktionskapazität erreichte 120000 Tonnen bis Ende 2020 und öffnete die Straße zur globalen variierten Entwicklung. Unsere Kunden schließen viele Höchstreihenpulverhersteller in der Welt wie AKZO, PPG, TIGER, PROTECH, BEWOHNER VON NIPPON, OXYPLAST, JOTUN, SHERWIN, VALSPAR, SINTERPLAST, etc. mit ein.
Wir haften unaufhörlich am Geschäftsgrundsatz „der Qualität sind das Leben, befolgen erstklassige Technologie, erstklassige Qualität, erstklassige Kosten und erstklassige Marke“. Wir möchten einen ganzen Satz Dienstleistungen und Lösungen für inländisches und im Ausland Kunden erbringen und möchten zur glänzenden Zukunft mit Ihnen vorwärts zusammen gehen.
