| Herkunftsort: | China |
|---|---|
| Markenname: | KINTE |
| Zertifizierung: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Modellnummer: | NH6582T |
| Min Bestellmenge: | 1000kg |
| Preis: | negotiable |
| Verpackung Informationen: | 25Kg/PE Tasche, 875Kg/Pallet, 17,500Kg/20GP |
| Lieferzeit: | 10 Werktage |
| Zahlungsbedingungen: | L/C, D/P, T/T |
| Versorgungsmaterial-Fähigkeit: | 80.000 Tonnen pro Jahr |
| Heilungs-Art: | 95/5 HAA-Polyesterharze | Aushärtungszeit: | 180℃×10min |
|---|---|---|---|
| Säuregrad (mgKOH/g): | 30-35 | Viskosität (200℃, Kegel/Platte, mPa·s): | 5400±800 |
| Erweichungspunkt: | 100~110℃ | Glasübergangstemperatur: | ~61℃ |
| Eigenschaften: | Ausgezeichnete mechanische Eigenschaften | Anwendung: | Für Pulver-Beschichtung 95:5 Primid XL 552 |
| Hervorheben: | Primid sättigte Polyester-Harze,Kurierte Pulver-Beschichtung sättigte Polyester-Harze |
||
95:5 Primid sättigte Polyester-Harze für 180℃ kurierte Pulver-Beschichtungen
◎Einleitung
NH-6582T ist tribo chargerable Art von NH6582, das gesättigte Karboxyl- Polyester-Harz, das damit Pulverbeschichtung 95:5 Primid XL 552 an 180℃ kuriert werden kann bestimmt ist.
Modelle mit einer T zeigen die Pulverbeschichtungen an, die mit diesem Polyester-Harz gemacht werden, das mit einem Reibungsgewehr gespritzt werden kann.
Methoden des Beschichtens von Artikeln mit Pulverbeschichtungen umfassen im Allgemeinen elektrostatische Beschichtung und Wirbelsintern. In der elektrostatischen beschichtenden Methode ist die durchschnittliche Teilchengröße der benutzten Pulverbeschichtung μm 30 oder kleiner, die normalerweise neigt, die Partikel der Pulverbeschichtung zusammenzuballen, mit dem Ergebnis der verringerten Glattheit der gebackenen Beschichtung wegen der Einbeziehung von verbindlichen Partikeln. Außerdem wird die Flüssigkeit von Pulverbeschichtungen in der Pulverform, damit der überzogene Gegenstand nicht gleichmäßig beschichtet werden kann, mit dem Ergebnis einer Beschichtung mit niedriger Glattheit verringert. Andererseits hatten Beschichtungen mit einem durchschnittlichen Teilchengröße größeren μm als 30 eine verringerte Tendenz, aber, nachdem sie zu haften gebacken hatten, ergaben die Bildung von großen interparticle Lücken. Wenn sie dünn zugetroffen wird (ungefähr 50 [MU] m oder weniger), ist die resultierende Beschichtung, weniger glatt, nachdem sie gebacken hat.
Indem es die Polyester-Syntheseformel optimiert, kann NH-6582T die oben genannten Probleme lösen. Die Pulverbeschichtung, die durch NH-6582T vorbereitet wird, hat keine Splintlöcher, wenn sie Dickfilme aufträgt.
◎Grundlegende Eigenschaften
Ausgezeichnete mechanische Eigenschaften
Gutes anti-Gelb färben
Splintloch frei in den Dickfilmen
Gute Wetterbeständigkeit und Lagerstabilität
◎Empfehlen Sie Formulierung:
NH-6582T/HAA
| NH6582T | Primid XL-552 | Füller u. Pigment | Planieren des Mittels | Benzoin | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Spezifikationen:

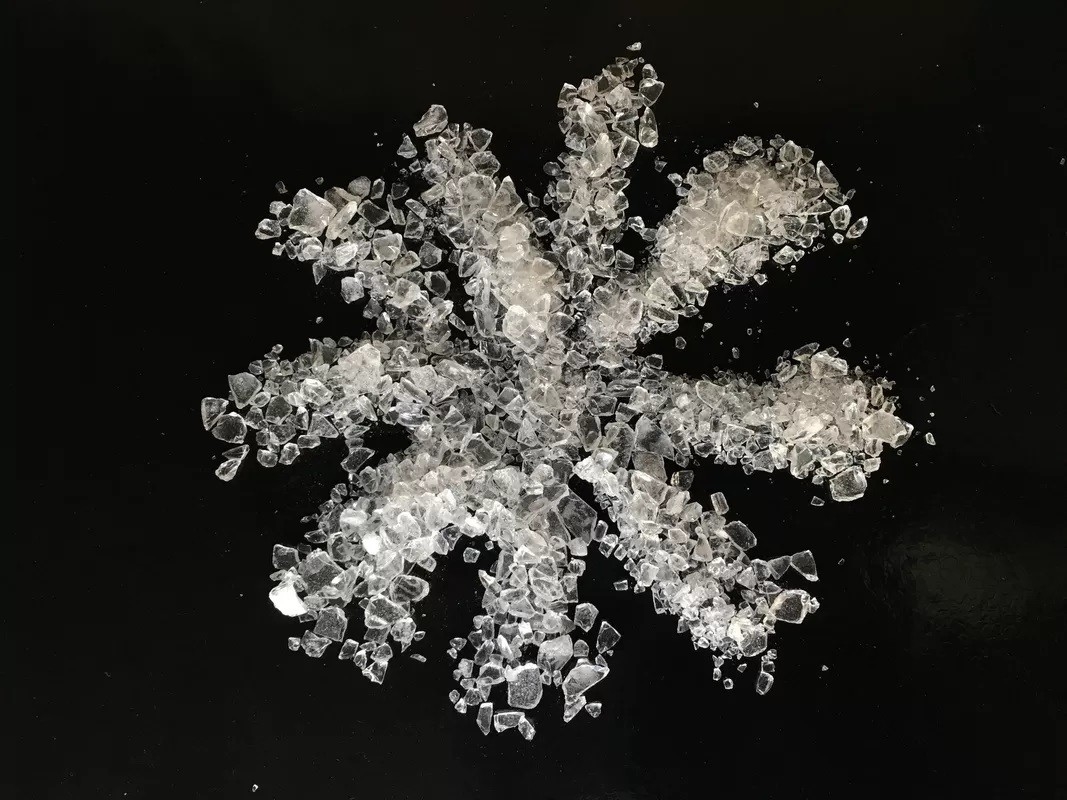

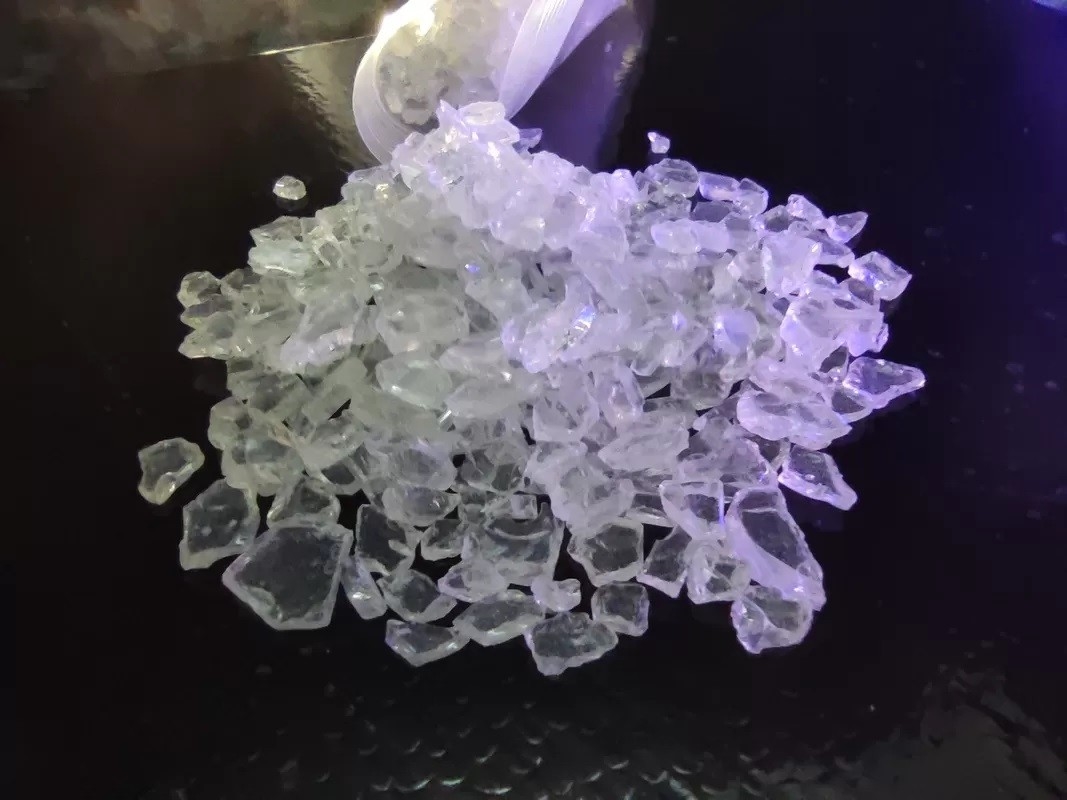

| Auftritt | weiße oder hellgelbe transparente Flocken |
| Farbe (50% DMF) | Maximal: 2 |
| Säuregrad (mgKOH/g) | 30~35 |
| Erweichungspunkt (℃) | 100~110 |
| Glasübergang Temp. (℃) | ~61 |
| Schmelzende Viskosität (200℃, Kegel/Platte, mPa·s) | 5400±800 |
| Reaktivität an 180℃ (s, 5% XL552) | 185±35 |
| Kurieren von Anforderung | 180℃×10min |
| Verpacken | PET Taschen, Nettogewicht 25kg ± 0.1kg/Tasche |
◎Spezifikationen II:
| Verdrängungs-Zustand | Zwei-Schraube Extruder | |
| Zone I: 90~110℃ | Zone II: 110~120℃ | |
| Umdrehungsgeschwindigkeit | 500~1200rpm | |
| Feinheit des Pulvers | <100μm | |
| Anwendungs-Zustand | Elektrospray mit | 40~70KV |
| Beschichtende Dicke | 50~70μm | |
| Abgefetteter kaltgewalzter Stahl | 0.5mm | |
| Film-Eigenschaften | Gel-Zeit (180℃, sek) | 120~200 |
| Horizontaler Fluss (180℃, Millimeter) | 23~27 | |
| Glanz (60°) | ≥85% | |
| Verbiegen (φ1mm) | Durchlauf | |
| Kleber (1mm, Grad) | 0 | |
| Bleistift-Härte | ≥1H | |
| Auswirkung (50cm) | Durchlauf | |
◎Anmerkungen:
Alle Polyester-Harze konnten zu Nicht-Zinn (a), zu Antigasbrennern (g), zu tribo Gewehr (T) und zu anti-blühendem (f) besonders angefertigt werden.
◎Unternehmensprofil:
Kinte-Material-Wissenschaft und Technology Co., Ltd. ist nach China Machinery Industry Corporation unterstellt (ein Schlüsselstaatliches unternehmen direkt gehandhabt durch SASAC, 284 unter der Welt Top 500 ordnend im Jahre 2021). Es ist ein nationales High-Teches Unternehmen unter China National Electric Apparatus Research Institute Co., Ltd. (Code auf Lager: 688128), ein aufgeführtes Unternehmen auf dem SSE-STERN-MARKT. Konzentrierend auf das R u. das D, Produktion und Verkäufe von umweltfreundlichen Beschichtungen (Pulverbeschichtungen, durch Wasser übertragene industrielle Beschichtungen) und von Pulverbeschichtungsharzen, wird die Firma am Verbessern der Wettbewerbsfähigkeit des globalen Marktes Chinas umweltfreundlicher beschichtender Industrie verpflichtet. Jetzt hat es dem Führer und dem Förderer in Chinas technologischer Entwicklung von umweltfreundlichen Beschichtungen sowie von Polyester-Harzen für Pulverbeschichtungen gestanden!
Im Jahre 2017 wurde die neue Produktionsbasis mit 80000 Tonnen jährlichen Kapazität in Bau in Dongguan, Guangdong gesetzt, und die jährliche Produktionskapazität erreichte 120000 Tonnen bis Ende 2020 und öffnete die Straße zur globalen variierten Entwicklung.
