| Herkunftsort: | CHINA |
|---|---|
| Markenname: | KINTE |
| Zertifizierung: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Modellnummer: | HH2533 |
| Min Bestellmenge: | 1000kg |
| Preis: | negotiable |
| Verpackung Informationen: | 25Kg/PE Tasche, 875Kg/Pallet, 17,500Kg/20GP |
| Lieferzeit: | 10 Werktage |
| Zahlungsbedingungen: | L/C, D/P, T/T |
| Versorgungsmaterial-Fähigkeit: | 80.000 Tonnen pro Jahr |
| Kurierte Art: | 50/50 Polyester-Epoxy-Kleber | Kurierte Anforderung: | 130℃×15-20min |
|---|---|---|---|
| Säurezahl (mgKOH/g): | 68-75 | Viskosität (mPa·s/200℃): | 2500±1000 |
| Erweichungspunkt (℃): | 93~118 | Glasübergang Temp. (℃): | | 54 |
| Eigenschaften: | Niedrige kurierende Temperatur | Anwendung: | Für MDF-Pulver-Beschichtungen |
| Hervorheben: | Das niedrige Kurieren pulverisieren beschichtendes Polyester-Harz,Mdf-Pulver-beschichtendes Polyester-Harz |
||
Das niedrige Kurieren pulverisieren beschichtendes Polyester-Harz für MDF-Pulver-Beschichtungen
◎Einleitung
HH2533 ist ein gesättigtes Polyester-Harz, das hauptsächlich für 50/50 Polyester-Epoxidmischpulverbeschichtung benutzt wird und die verwirklichte niedrige Temperatur sein kann, die an 130℃ kuriert.
Pulverbeschichtungen haben sich schnell in den letzten Jahren entwickelt. Verglichen mit traditionellen flüssigen Beschichtungen, haben Pulverbeschichtungen die Eigenschaften der Energieeinsparung, des Umweltschutzes und der ausgezeichneten umfassenden Leistung. Mit der Verstärkung des Konzeptes der Energieeinsparung und des Umweltschutzes, ist die Entwicklung des kurierenden Polyester-niedrigtemperaturharzes ein Entwicklungstrend. Darüber hinaus sind einige wärmeempfindliche Substrate (wie mittlere Dichteholzfaserplatte) auch für Temperatur empfindlich und erfordern das niedrigtemperaturkurieren.
Die Verringerung der kurierenden Temperatur erfordert unvermeidlich das Harz, hohe Reaktivität zu haben, und hohe Reaktivität hat eine bestimmte Auswirkung auf die Leistung der Beschichtung. Das vorhandene PulverAnstrichsystem hat hauptsächlich die folgenden Probleme, wenn es für das niedrigtemperaturkurieren benutzt wird. Einerseits ist die Systemreaktivität nicht genug, kann die Pulverbeschichtung nicht vollständig kuriert werden, und die beschichtende Leistung ist nicht ideal; Um die Reaktivität zu erzielen, die für das niedrigtemperaturkurieren erfordert wird, haben Polyester-Harze häufig hohe Schmelzviskosität, hohe Reaktivität und können nicht unter niedrigtemperaturbedingungen völlig planiert werden. Diese alle groß die dekorativen Eigenschaften von Pulverbeschichtungen beeinflussen.
HH2533 verbessert erheblich die Reaktivität und hat gleichzeitig gute Lagerstabilität. Wenn das Harz aufgetragen wird, um Beschichtungen zu pulverisieren, erzielt es sehr gut niedrigtemperaturkurieren, hat die Beschichtung gute Adhäsion zum Substrat und hat das gutes Planieren und Stabilität. Chemikalienbeständigkeit, Ideal für MDF-Pulverbeschichtungen.
◎Grundlegende Eigenschaften
Niedrige kurierende Temperatur
Ausgezeichnete Lagerstabilität
Ausgezeichnete Chemikalienbeständigkeit.
Hervorragende mechanische Leistung
◎Empfehlen Sie Formulierung:
| HH2533 | E-12 | Füller u. Pigment | Planieren des Mittels | Benzoin | 701 |
| 300 | 300 | 383 | 8 | 4 | 5 |
◎Spezifikationen I:

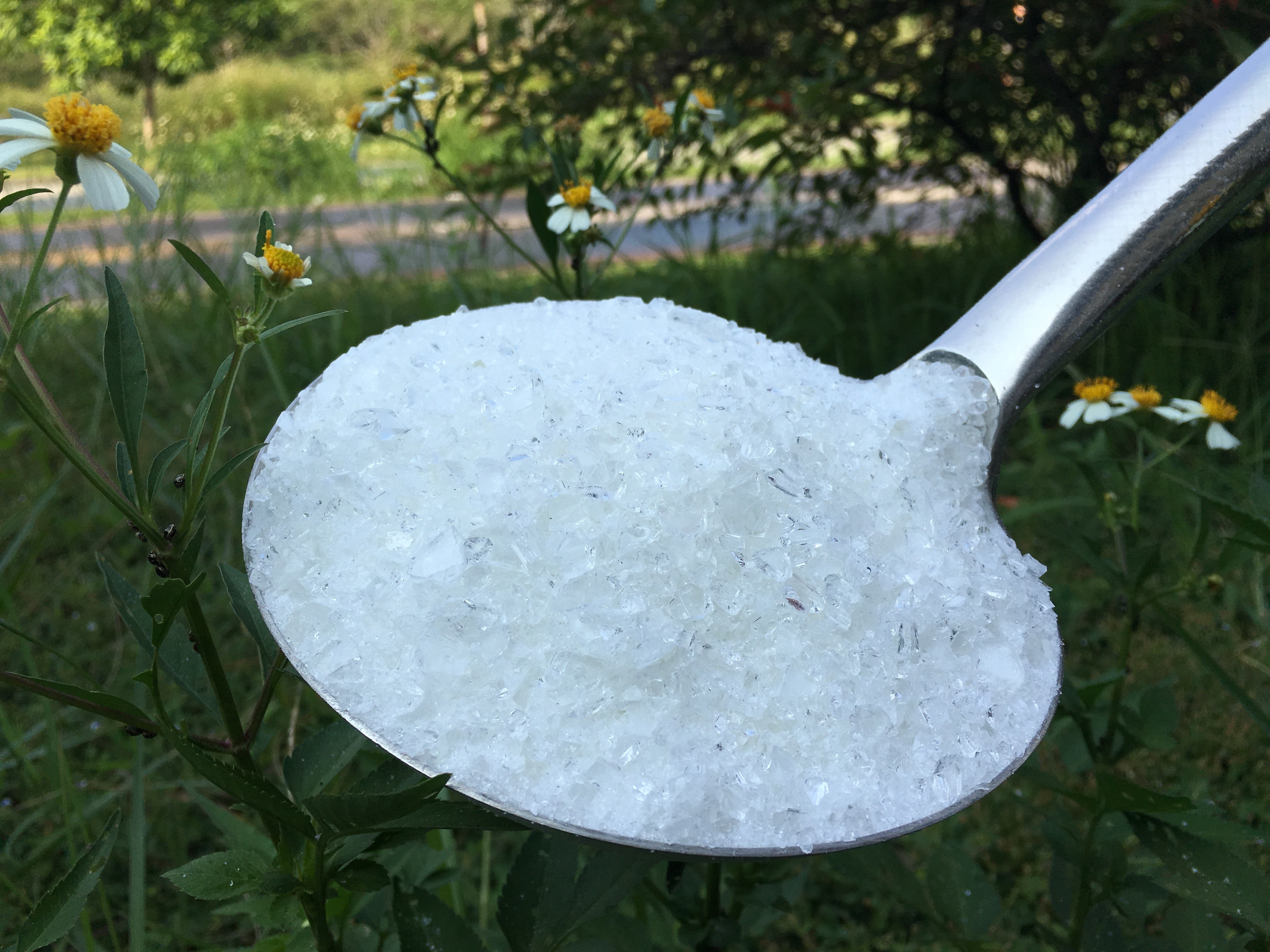

| Auftritt | Weiße oder hellgelbe transparente Flocken |
| Säuregrad (mgKOH/g) | 68~75 |
| Erweichungspunkt (℃) | 93~118 |
| Glasübergang Temp. (℃) | ~54 |
| Schmelzende Viskosität (200℃, ICI, mPa·s) | 2500±1000 |
| Reaktivität an 180℃ (s, 50% E-12) | 70±40 |
| Kurieren von Anforderung | 130℃×15-20min |
| Verpacken | PET Taschen, Nettogewicht 25kg ± 0.1kg/Tasche |
◎Spezifikationen II:
| Verdrängungs-Zustand | Zwei-Schraube Extruder | |
|
Jackentemperatur |
110~120℃ | |
| Umdrehungsgeschwindigkeit | 500~1200rpm | |
| Feinheit des Pulvers | <100μm | |
| Anwendungs-Zustand | Elektrospray mit | 40~70KV |
| Beschichtende Dicke | 50~70μm | |
| Abgefetteter kaltgewalzter Stahl | 0.5mm | |
| Film-Eigenschaften | Gel-Zeit (180℃, sek) | 30~120 |
| Horizontaler Fluss (180℃, Millimeter) | 18~22 | |
| Glanz (60°) | ≥85% | |
| Verbiegen (φ1mm) | Durchlauf | |
| Kleber (1mm, Grad) | 0 | |
| Bleistift-Härte | ≥1H | |
| Auswirkung (50cm) | Durchlauf | |
◎Anmerkungen:
Alle Polyester-Harze konnten zu Nicht-Zinn (a), zu Anti-Gasbrennern (g), zu tribo Gewehr (T) und zu anti-blühendem (f) besonders angefertigt werden.
◎Unternehmensprofil:
Kinte-Material-Wissenschaft und Technology Co., Ltd. ist nach China Machinery Industry Corporation unterstellt (ein Schlüsselstaatliches unternehmen direkt gehandhabt durch SASAC, 284 unter der Welt Top 500 ordnend im Jahre 2021). Es ist ein nationales High-Teches Unternehmen unter China National Electric Apparatus Research Institute Co., Ltd. (Code auf Lager: 688128), aufgelistet auf dem SSE-STERN-MARKT. Konzentrierend auf das R u. das D, Produktion und Verkäufe von umweltfreundlichen Beschichtungen (Pulverbeschichtungen, durch Wasser übertragene industrielle Beschichtungen) und von Pulverbeschichtungsharzen, wird die Firma am Verbessern der Wettbewerbsfähigkeit des globalen Marktes Chinas umweltfreundlicher beschichtender Industrie verpflichtet. Jetzt hat es dem Führer und dem Förderer in Chinas technologischer Entwicklung von umweltfreundlichen Beschichtungen sowie von Polyester-Harzen für Pulverbeschichtungen gestanden!
Im Jahre 2017 wurde die neue Produktionsbasis mit 80000 Tonnen jährlichen Kapazität in Bau in Dongguan, Guangdong gesetzt, und die jährliche Produktionskapazität erreichte 120000 Tonnen bis Ende 2020 und öffnete die Straße zur globalen variierten Entwicklung.
