| Herkunftsort: | China |
|---|---|
| Markenname: | KINTE |
| Zertifizierung: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Modellnummer: | NH8003 U. NH8505 |
| Min Bestellmenge: | 1000KG |
| Preis: | negotiable |
| Verpackung Informationen: | 25Kg/PE Tasche, 875Kg/Pallet, 17,500Kg/20GP |
| Lieferzeit: | 10 Werktage |
| Zahlungsbedingungen: | L/C, D/P, T/T |
| Versorgungsmaterial-Fähigkeit: | 80.000 Tonnen pro Jahr |
| Produkt-Art: | Trockene Misch-Polyester-Harze | Heilungs-Art: | TGIC, das System kuriert |
|---|---|---|---|
| Verhältnis: | 90/10 u. 95/5 | Aushärtungszeit: | 200℃×15min |
| Säurezahl (mgKOH/g): | 48~54 u. 19~24 | Glasübergang Temp. (℃): | ~68 u. ~62 |
| Eigenschaften: | Superlanglebiges gut, ausgezeichneter kochender Widerstand | Anwendung: | Für halbglänzende Pulver-Beschichtungen im Freien |
| Hervorheben: | Niedriger Glanz gemischtes Polyester-Harz,Polyester TGIC mischte Polyester-Harz |
||
Niedriges Harz des Glanz-Polyester/TGIC im Freien, super dauerhaftes gemischtes Polyester-Harz
◎Einleitung
NH8003 u. NH8505 sind Polyester-Harze mit hohem und schwachsaurerem Wert beziehungsweise, die im polyester-/TGICpulver-Anstrichsystem benutzt werden. NH-8003 und NH-8505 werden beziehungsweise in Pulver und in trockenes Misch gemacht, um zu produzieren halbglänzende Pulverbeschichtungen im Freien.
Mit seinen Vorteilen der Wirtschaft, ersetzen Umweltschutz, hohe Leistungsfähigkeit und ausgezeichnete Leistung, Pulverbeschichtungen allmählich organische Lösungsmittel-ansässige Beschichtungen und werden eine wichtige Entwicklungsrichtung in die Beschichtungsindustrie, die eine schnelle Wachstumsrate beibehalten hat. Polyester-Pulverbeschichtungen sind auf dem Gebiet des Malens wegen ihrer ausgezeichneten Haltbarkeit, Dekoration und Herstellbarkeit weitverbreitet.
Polyester-Pulverbeschichtungen benutzen Polyester-Harz als das filmbildende hauptsächlichmaterial, fügen TGIC, HAA, Epoxidharz, etc. als Härtemittel hinzu, ergänzt, indem sie Mittel, Zusätze, Pigmentfüller und andere Komponenten, nach Mischen planieren, Schmelzen und andereprozessen verarbeitet zur Pulverbeschichtung. Die Pulverbeschichtung wird elektrostatisch auf das Werkstück gesprüht. Bei einer bestimmten Temperatur und bei zu zu einer Zeit wird das Harz und sich verfestigte dann in eine glatte, harte und flexible Beschichtung geschmolzen und querverbunden. Der kurierte beschichtende Film liegt nicht am Temperaturanstieg erwichenes wieder, und die Beschichtung ist solventfrei, unverschmutzt, und filmbildendes 100%, die nicht nur Betriebsmittel spart, aber spart auch Energie.
◎Grundlegende Eigenschaften
Gute mechanische Eigenschaften
Ausgezeichnete Wetterbeständigkeit
Ausgezeichneter kochender Widerstand
◎Empfehlen Sie Formulierung:
| Formulierung | NH8003 | NH8505 | TGIC | TiO2 R930 | BaSO4 (44HB) | PV-88 | Benzion |
| Ich | 270 | — | 30 | 75 | 125 | 3 | 1,5 |
| II | — | 285 | 15 | 75 | 125 | 3 | 1,5 |
◎Spezifikationen I
| Einzelteile | NH8003 | NH8606 |

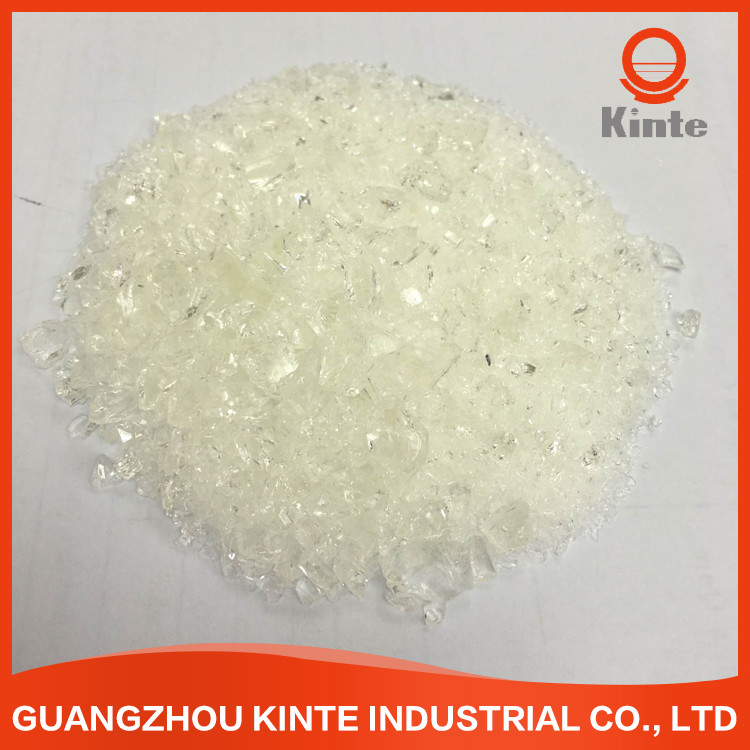

| Auftritt | Hellfarbige Flocke | Hellfarbige Flocke |
| Säurezahl (mgKOH/g) | 48~54 | 19~24 |
| Erweichungspunkt (℃) | 105~115 | 103~113 |
| Glasübergang Temp. (℃) | ~68 | ~62 |
| Schmelzende Viskosität (200℃, Kegel/Platte, mPa·s) | 4000~6000 | 530~6300 |
| Reaktivität an 180℃ (s, 10, 4% TGIC) | 60-120 | 250-360 |
| Kurieren von Anforderung | 200℃×15min | |
| Verpacken | PET Taschen, Nettogewicht 25kg ± 0.1kg/Tasche | |
◎Spezifikationen II
| Verdrängungs-Zustand | Zwei-Schraube Extruder | |
| Zone I: 90~110℃ | Zone II: 110~120℃ | |
| Umdrehungsgeschwindigkeit | 500~1200rpm | |
| Feinheit des Pulvers | <100μm | |
| Die Mischung verdrängen ich und II mit Gewichtsverhältnis1:1, bevor sie reibt. | ||
| Anwendungs-Zustand | Elektrospray mit | 40~70KV |
| Beschichtende Dicke | 50~70μm | |
| Abgefetteter kaltgewalzter Stahl | 0.5mm | |
| Film-Eigenschaften | Glanz (60°) | ≤35% |
| Verbiegen (φ2mm) | Durchlauf | |
| Kleber (1mm, Grad) | 0 | |
| Bleistift-Härte | ≥H | |
| Auswirkung (50cm) | Durchlauf | |
◎Mehr Code
| Code | Verhältnis | Heilungs-Zyklus | Säuregrad (mgKOH/g) | Viskosität (mPa.s/200℃) | Tg (℃) | Reaktivität (s/180℃) | Eigenschaften |
| NH8001 | 90/10 | 200℃*10min | 48~54 | 2700~4300 | ~62 | 50-110 |
Trocken-gemischt für Pulverbeschichtung des Glanzes 25-40%; Ausgezeichnetes anti-Gelb färben, guter Fluss. |
| NH-8505 | 95/5 | 200℃*10min | 19~24 | 5000~7500 | ~62 | 280-520 | |
| NH8002 | 90/10 | 200℃*10min | 49~55 | 3500~6500 | ~61 | 50-150 | Trocken-gemischt für niedrige Glanzpulverbeschichtungen mit guter Flexibilität und hoher Schlagzähigkeit. |
| NH8507 | 95/5 | 200℃*10min | 21~25 | 7500~10500 | ~62 | 200-400 | |
| NH8003 | 90/10 | 200℃*15min | 48~54 | 4000~6000 | ~68 | 60-120 | Trocken-Mischmaschine für halbglänzende Pulverbeschichtungen im Freien, gute mechanische Eigenschaften, ausgezeichnete Wetterbeständigkeit und kochenden Widerstand. |
| NH8505 | 95/5 | 200℃*15min | 19~24 | 5300~6300 | ~62 | 250-360 | |
| NH8003 | 90/10 | 200℃*10min | 48~54 | 4000~6000 | ~68 | 60-120 | Trocken-gemischt für niedrige Glanzpulverbeschichtungen, passend für Wärmeübertragungs-Druckpulverbeschichtungen mit guter Haltbarkeit im Freien und ausgezeichneten mechanischen Eigenschaften. |
| NH8606 | 96/4 | 200℃*10min | 20~25 | 8000~10000 | ~60 | 280-400 |
◎Anmerkungen: Alle Polyester-Harze konnten zu Nicht-Zinn (a), zu Antigasbrennern (g), zu tribo Gewehr (T) und zu anti-blühendem (f) besonders angefertigt werden.
◎Produkt-Show
