| Herkunftsort: | China |
|---|---|
| Markenname: | KINTE |
| Zertifizierung: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Modellnummer: | NH8002&NH8507 |
| Min Bestellmenge: | 1000KG |
| Preis: | negotiable |
| Verpackung Informationen: | 25Kg/PE Tasche, 875Kg/Pallet, 17,500Kg/20GP |
| Lieferzeit: | 10 Werktage |
| Zahlungsbedingungen: | L/C, D/P, T/T |
| Versorgungsmaterial-Fähigkeit: | 80.000 Tonnen pro Jahr |
| Produkt-Art: | Trocken-gemischte TGIC-Polyester-Harze | Kuriertes System: | TGIC, das System kuriert |
|---|---|---|---|
| Geheilte Zeit: | 200℃×10min | Verhältnis: | 90/10 u. 95/5 |
| Säurezahl (mgKOH/g): | 49~55 u. 20~25 | Glasübergang Temp. (℃): | ~61 u. ~62 |
| Eigenschaften: | Hervorragende trockene Mischungs-Mattierungs-Leistung | Anwendung: | Für halbglänzende Pulver-Beschichtung im Freien |
| Hervorheben: | Wetterbeständigkeits-Mischmaschinen-Polyester-Harz,TGIC |
||
Gute Wetterbeständigkeit TGIC, die Harze, Mischmaschinen-Polyester-Harze für Mattierungs-Pulver-Beschichtungen kuriert
◎Einleitung
NH8002 und NH8507 sind Polyester-Harze mit hohem und schwachsaurerem Wert beziehungsweise, die im polyester-/TGICpulver-Anstrichsystem benutzt werden. Nach NH8002 und NH8507 werden beziehungsweise in Pulver gemacht, sie kann trockenes sein gemischt, um herzustellen halbglänzende Pulverbeschichtungen im Freien.
Nowdays, thermostatoplastische Pulverbeschichtungen sind weitverbreitet, viele verschiedenen Artikel zu beschichten. Die meisten dieser Pulverbeschichtungen konnten beschichtende Filme mit Hochglanz, nach geschmolzen und kuriert, gewöhnlich gleich oder größer als 90%, Glanz versehen.
In den letzten Jahren als Benutzer haben Vorstellungen des Filmglanzes, die Nachfrage nach Pulverbeschichtungen, die Beschichtungen der guten Qualität zur Verfügung stellen können und niedrigen Glanz zu haben zum Beispiel für das Beschichten von bestimmten Zusätzen in der Automobilindustrie, wie Rädern, Stoßdämpfern, etc. wachsend ist, oder die Blechtafeln und Strahlen zu beschichten geändert, die im Bau benutzt werden.
◎Grundlegende Eigenschaften
Ausgezeichnete mechanische Eigenschaften
Hervorragende trockene Mischungsmattierungseigenschaften
Guter Weatherability
Gutes Planieren
◎Spezifikationen I
| Einzelteile | NH8002 | NH8507 | Prüfmethode |
| Auftritt | Hellfarbige Flocke | Hellfarbige Flocke | T/GDTL 004-2019 |
| Säurezahl (mgKOH/g) | 49~55 | 20~25 | GB/T 6743-2008 |
| Erweichungspunkt (℃) | 103~113 | 103~113 | GB/T 12007,6 |
| Glasübergang Temp. (℃) | ~61 | ~62 | GB/T 19466,2 |
| Schmelzende Viskosität (ICI, mPa·s/200℃) | 3500-6500 | 6500-9500 | GB/T 9751.1-2008 |
| Reaktivität an 180℃ (s, 10, 5% TGIC) | 50-150 | 150-350 | T/GDTL 004-2019 |
| Kurieren von Anforderung | 200℃×10min | ||
| Verpacken | PET Taschen, Nettogewicht 25kg ± 0.1kg/Tasche | ||
◎Spezifikationen II
| Verdrängungs-Zustand | Zwei-Schraube Extruder | |
| Jacken-Temperatur | 110~120℃ | |
| Umdrehungsgeschwindigkeit | 500~1200rpm | |
| Feinheit des Pulvers | <100μm | |
| Anwendungs-Zustand | NH8002 und NH8507 wurden separat entsprechend der Formel verdrängt, und die zwei Flocken waren Misch- und in einem Verhältnis von 1 pulverisiert: 1. | |
| Elektrospray mit | 40~70KV | |
| Beschichtende Dicke | 50~70μm | |
| Abgefettet walzte Stahl kalt | 0.5mm | |
| Film-Eigenschaften | Glanz (60°) | 25-50 |
| Verbiegen (φ2mm) | Durchlauf | |
| Kleber (1mm, Grad) | 0 | |
| Bleistift-Härte | ≥H | |
| Auswirkung (50cm) | Durchlauf | |
◎Mehr Code
| Code | Verhältnis | Heilungs-Zyklus | Säuregrad (mgKOH/g) | Viskosität (mPa.s/200℃) | Tg (℃) | Reaktivität (s/180℃) | Eigenschaften |
| NH8001 | 90/10 | 200℃*10min | 48~54 | 2700~4300 | ~62 | 50-110 |
Trocken-gemischt für Pulverbeschichtung des Glanzes 25-40%; Ausgezeichnetes anti-Gelb färben, guter Fluss. |
| NH-8505 | 95/5 | 200℃*10min | 19~24 | 5000~7500 | ~62 | 280-520 | |
| NH8003 | 90/10 | 200℃*10min | 48~54 | 4000~6000 | ~68 | 60-120 | Trocken-gemischt für niedrige Glanzpulverbeschichtungen, passend für Wärmeübertragungs-Druckpulverbeschichtungen mit guter Haltbarkeit im Freien und ausgezeichneten mechanischen Eigenschaften. |
| NH8606 | 96/4 | 200℃*10min | 20~25 | 8000~10000 | ~60 | 280-400 | |
| NH8002 | 90/10 | 200℃*10min | 49~55 | 3500~6500 | ~61 | 50-150 | Trocken-gemischt für niedrige Glanzpulverbeschichtungen mit guter Flexibilität und hoher Schlagzähigkeit. |
| NH8507 | 95/5 | 200℃*10min | 21~25 | 7500~10500 | ~62 | 200-400 |
◎Anmerkungen: Alle Polyester-Harze konnten zu Nicht-Zinn (a), zu Antigasbrennern (g), zu tribo Gewehr (T) und zu anti-blühendem (f) besonders angefertigt werden.

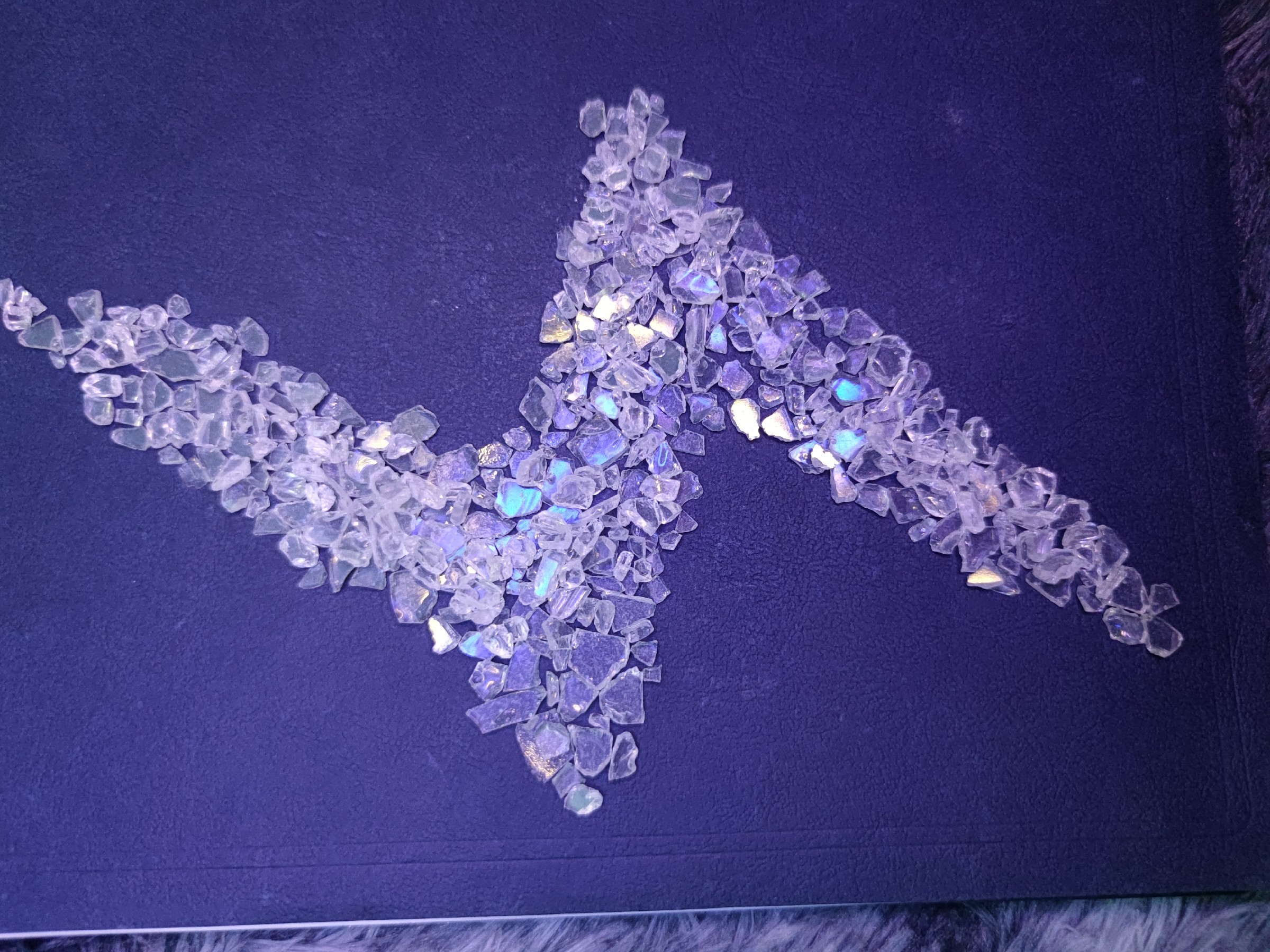

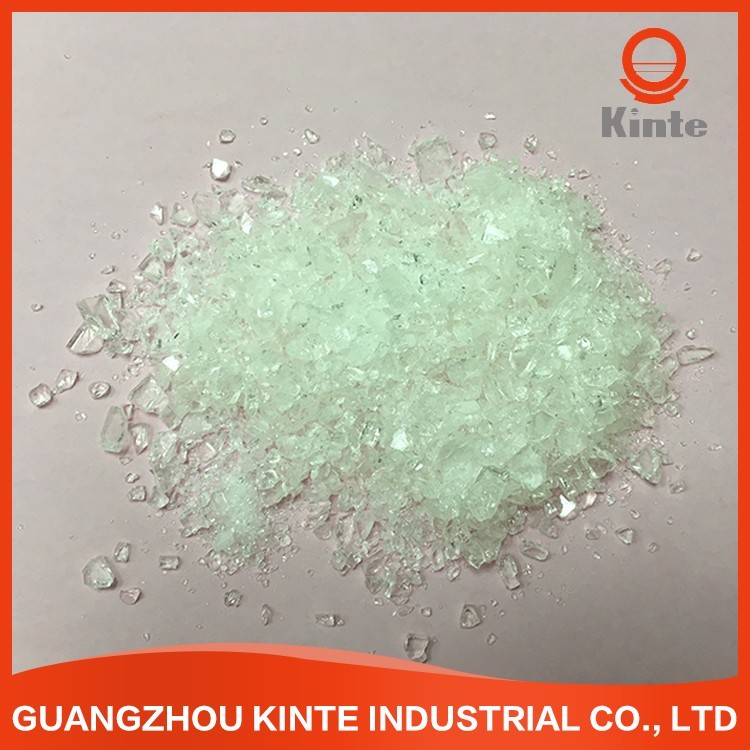

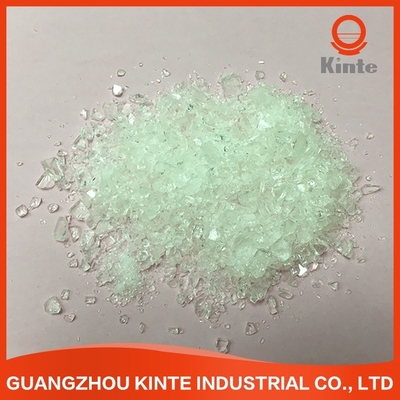

◎Produkt-Show
