| Herkunftsort: | China |
|---|---|
| Markenname: | KINTE |
| Zertifizierung: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Modellnummer: | NH8003 U. NH8606 |
| Min Bestellmenge: | 1000KG |
| Preis: | negotiable |
| Verpackung Informationen: | 25Kg/PE Tasche, 875Kg/Pallet, 17,500Kg/20GP |
| Lieferzeit: | 10 Werktage |
| Zahlungsbedingungen: | L/C, D/P, T/T |
| Versorgungsmaterial-Fähigkeit: | 80.000 Tonnen pro Jahr |
| Produkt-Art: | Trocken-gemischt | Heilungs-Art: | TGIC Kurieren |
|---|---|---|---|
| Verhältnis: | 90/10 u. 96/4 | Aushärtungszeit: | 200℃×10min |
| Eigenschaften: | Gutes Planieren und gute Haltbarkeit im Freien | Anwendung: | Für Wärmeübertragungs-Druck-Pulver-Beschichtung |
| Säurezahl (mgKOH/g): | 48~54 u. 19~24 | Glasübergang Temp. (℃): | ~68 u. ~60 |
| Hervorheben: | Niedriger Glanz gemischtes Polyester-Harz,TGIC mischte Polyester-Harz |
||
Gemischtes Polyester-Harz, niedriger Glanz Polyester/TGIC für Wärmeübertragungs-Druck-Pulver-Beschichtung
◎Einleitung
NH8003/NH8606 sind die gesättigten Karboxyl- Polyester-Harze für niedrige Pulverbeschichtungen des Glanzes polyester/TGIC durch ein trockenes Mischungsverfahren, passend für Wärmeübertragungs-Druckpulverbeschichtungen mit guter Haltbarkeit im Freien und ausgezeichneten mechanischen Eigenschaften.
Wärmeübertragungstechnologie ist, die Grafiken und den Text zu übertragen, die ursprünglich auf Papier oder Film auf die Oberfläche des Substrates gedruckt wird, indem sie, zum eines klaren und schönen Musters zu erhalten, um den Effekt des Logos oder der Dekoration zu erzielen erhitzt. Sie war erste hauptsächlich verwendet im Gewebetransferdruck in der Produktion. Mit der schnellen Entwicklung des Materialkunden, hat der Anwendungsbereich der thermischen Übergangstechnologie allmählich erweitert. Die Kombination der thermischen der Übergangstechnologie und -beschichtungen auf Architekturdekoration, Innenausstattung und anderen Gebieten ist eine neue Tendenz, die den Bedarf der Leute und die Umweltschutzbedingungen erfüllt. Pulverbeschichtung ist eine umweltfreundliche Beschichtung, die 100% Film bilden kann und keine lösliche Verschmutzung hat. Sie hat die Eigenschaften des niedrigen der Energieverbrauchs und Recycelbarkeit. Pulverisieren Sie Beschichtung, die thermische Übergangstechnologie ein Systemprozeß ist-, in dem die Übergangstinte auf Hochpräzisionspapier in die kurierte Beschichtung bei einer örtlich festgelegten Temperatur sublimiert wird, damit das Substrat einen spezifischen Muster- oder Beschaffenheitseffekt hat. Thermische Übergangstechnologie kann den Auftritt von Pulverbeschichtungen ändern und dekorative Effekte des nachgemachten hölzernen Kornes, des Marmorkornes oder anderer Muster erzielen. Sie ist auf den Gebieten Architektur der im Freien, der Innenausstattung, des Transportes und der Haushaltsgeräte verwendet worden und gefördert worden.
◎Grundlegende Eigenschaften
Gutes Planieren
Ausgezeichnete mechanische Eigenschaften
Gute Wetterbeständigkeit
◎Empfehlen Sie Formulierung:
| Formulierung | NH8003 | NH8606 | TGIC | Füller u. Pigment | Planieren des Mittels | Benzion |
| Ich | 270 | — | 30 | 200 | 3 | 1,5 |
| II | — | 288 | 12 | 200 | 3 | 1,5 |
◎Spezifikationen I
| Einzelteile | NH8003 | NH8606 |

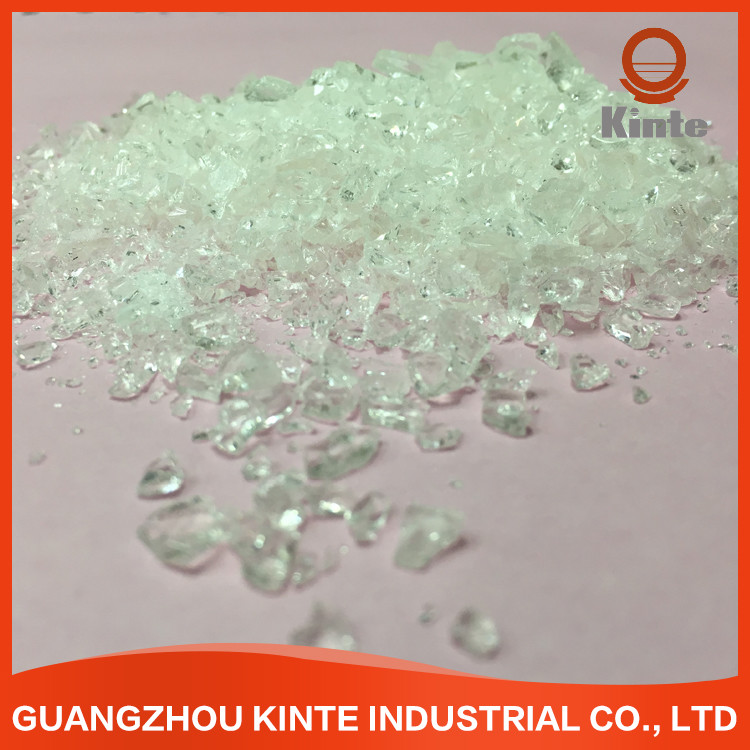

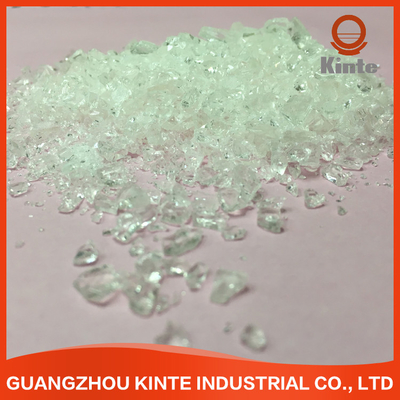

| Auftritt | Hellgelbe Flocke | Hellgelbe Flocke |
| Farbe (50% DMF) | ≤3 | ≤3 |
| Säurezahl (mgKOH/g) | 48~54 | 19~24 |
| Erweichungspunkt (℃) | 108~118 | 103~113 |
| Glasübergang Temp. (℃) | ~68 | ~60 |
| Schmelzende Viskosität (200℃, Kegel/Platte, mPa·s) | 5000±1000 | 9000±1000 |
| Reaktivität an 180℃ (s, 10, 4% TGIC) | 80±30 | 340±60 |
| Kurieren von Anforderung | 200℃×10min | |
| Verpacken | PET Taschen, Nettogewicht 25kg ± 0.1kg/Tasche | |
◎Spezifikationen II
| Verdrängungs-Zustand | Zwei-Schraube Extruder | |
| Zone I: 90~110℃ | Zone II: 110~120℃ | |
| Umdrehungsgeschwindigkeit | 500~1200rpm | |
| Feinheit des Pulvers | <100μm | |
| Die Mischung verdrängen ich und II mit Gewichtsverhältnis1:1, bevor sie reibt. | ||
| Anwendungs-Zustand | Elektrospray mit | 40~70KV |
| Beschichtende Dicke | 50~80μm | |
| Abgefetteter kaltgewalzter Stahl | 0.5mm | |
| Film-Eigenschaften | Glanz (60°) | ≤35% |
| Verbiegen (φ1mm) | Durchlauf | |
| Kleber (1mm, Grad) | 0 | |
| Bleistift-Härte | ≥1H | |
| Auswirkung (50cm) | Durchlauf | |
◎Mehr Code
| Code | Verhältnis | Heilungs-Zyklus | Säuregrad (mgKOH/g) | Viskosität (mPa.s/200℃) | Tg (℃) | Reaktivität (s/180℃) | Eigenschaften |
| NH8081 | 90/10 | 200℃*10min | 49~55 | 7000~9500 | ~67 | 50-100 | Trocken-gemischt für 25-35% Glanzpulverbeschichtungen mit guter Haltbarkeit und Lagerstabilität im Freien. |
| NH8588 | 95/5 | 200℃*10min | 19~24 | 6000~9000 | ~64 | 430-580 | |
| NH-8506 | 95/5 | 200℃*10min | 22~25 | 7600~8600 | ~58 | 150-270 | Trocken-gemischt mit NH8081. Gute Haltbarkeit und Fluss im Freien, hervorragende mechanische Eigenschaften und ausgezeichnete BlutgeschwürWasserbeständigkeit. |
| NH8586 | 95/5 | 200℃*10min | 21~25 |
6500~7300 (220℃) |
~69 | 120-220 |
Trocken-gemischt mit NH8081, guter Weatherability und ausgezeichnete kochendes Wasserbeständigkeit. |
| NH8001 | 90/10 | 200℃*10min | 48~54 | 2700~4300 | ~62 | 50-110 |
Trocken-gemischt für Pulverbeschichtung des Glanzes 25-40%; Ausgezeichnetes anti-Gelb färben, guter Fluss. |
| NH-8505 | 95/5 | 200℃*10min | 19~24 | 5000~7500 | ~62 | 280-520 | |
| NH8003 | 90/10 | 200℃*10min | 48~54 | 4000~6000 | ~68 | 60-120 | Trocken-gemischt für niedrige Glanzpulverbeschichtungen, passend für Wärmeübertragungs-Druckpulverbeschichtungen mit guter Haltbarkeit im Freien und ausgezeichneten mechanischen Eigenschaften. |
| NH8606 | 96/4 | 200℃*10min | 20~25 | 8000~10000 | ~60 | 280-400 | |
| NH8002 | 90/10 | 200℃*10min | 49~55 | 3500~6500 | ~61 | 50-150 | Trocken-gemischt für niedrige Glanzpulverbeschichtungen mit guter Flexibilität und hoher Schlagzähigkeit. |
| NH8507 | 95/5 | 200℃*10min | 21~25 | 7500~10500 | ~62 | 200-400 |
◎Anmerkungen: Alle Polyester-Harze konnten zu Nicht-Zinn (a), zu Antigasbrennern (g), zu tribo Gewehr (T) und zu anti-blühendem (f) besonders angefertigt werden.

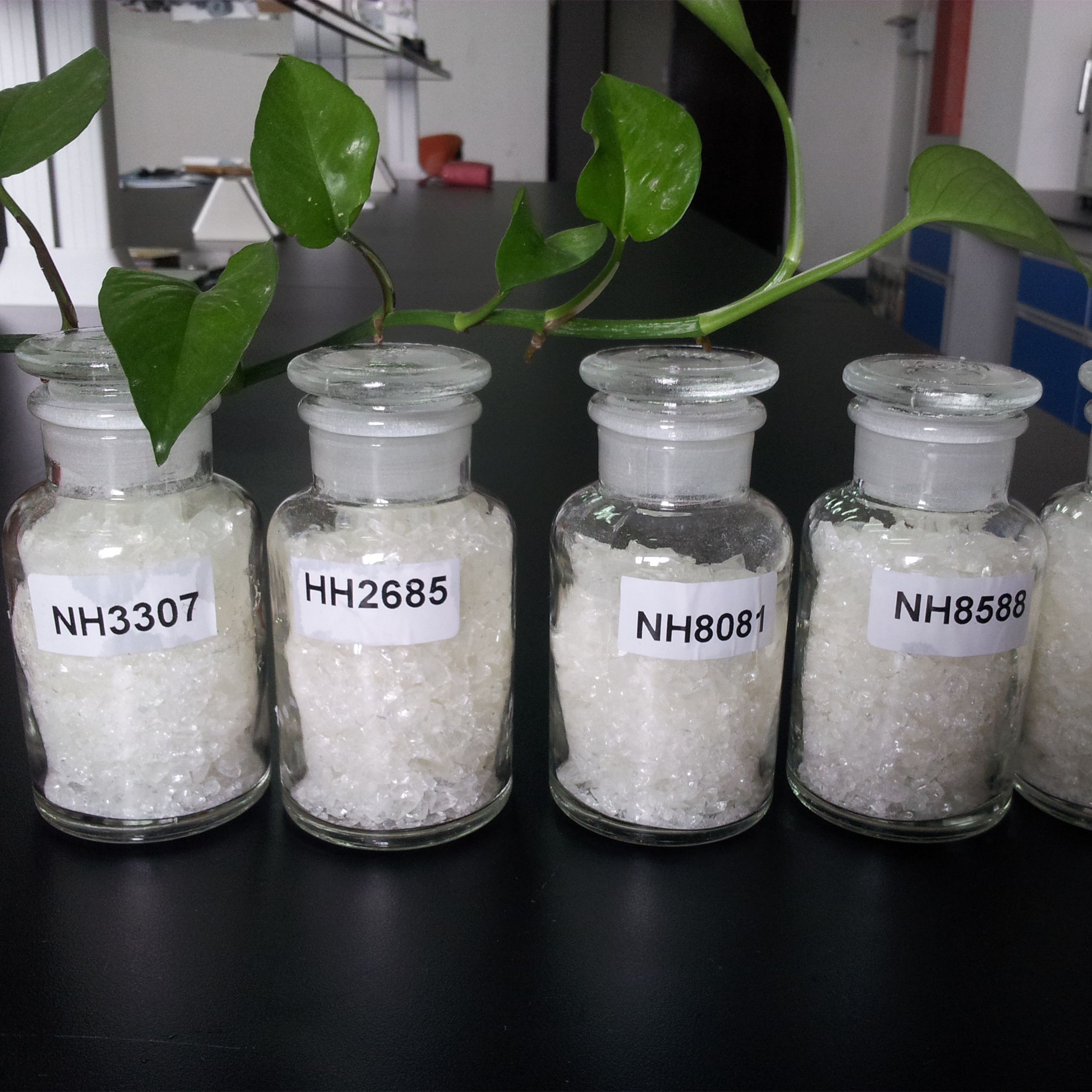

◎Produkt-Show
