| Herkunftsort: | China |
|---|---|
| Markenname: | KINTE |
| Zertifizierung: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Modellnummer: | NH6582-2 |
| Min Bestellmenge: | 1000KG |
| Preis: | negotiable |
| Verpackung Informationen: | 25Kg/PE Tasche, 875Kg/Pallet, 17,500Kg/20GP |
| Lieferzeit: | 10 Werktage |
| Zahlungsbedingungen: | L/C, D/P, T/T |
| Versorgungsmaterial-Fähigkeit: | 80.000 Tonnen pro Jahr |
| Kurieren der Art: | Polyester/Primid im Verhältnis95:5 | Aushärtungszeit: | 180℃×10min |
|---|---|---|---|
| Säuregrad (mgKOH/g): | 30~35 | Viskosität (mPa·s/200℃): | 4600~6000 |
| Erweichungspunkt (℃): | 100~110 | Glasübergang Temp. (℃): | ~61 |
| Eigenschaften: | Ausgezeichnete mechanische Eigenschaften | Anwendung: | Für Pulver-Beschichtung 95:5 Primid XL 552 |
| Hervorheben: | Harz des Polyester-HAA,180 Harz der Grad-Heilungs-HAA,Primid pulverisieren beschichtendes HAA-Harz |
||
95/5 Harz des Polyester-HAA, 180 Grad-Heilung mit dem guten Anti-Gelb färben für Primid-Pulver-Beschichtung
◎Einleitung
NH-6582-2 ist ein gesättigtes Karboxyl- Polyester-Harz, das damit Pulverbeschichtung 95:5 Primid XL 552 an 180℃ kuriert werden kann bestimmt ist.
Pulverbeschichtungen sind die festen Pulverkunstharzbeschichtungen, die aus festen Harzen, Pigmenten, Füllern und Zusätzen bestehen. Unterschiedlich zu allgemeinen Lösungsmittel-ansässigen Beschichtungen und wasserbasierten Beschichtungen, ist sein Dispersionsmittel nicht löslich und Wasser, aber Luft. Es hat die Eigenschaften ohne lösliche Verschmutzung, 100% Filmbildung und niedrigen Energieverbrauch. Jedoch sind Pulverbeschichtungen für die Splintlochbildung anfällig, die mit flüssigen Beschichtungen verglichen wird, die Filmleistung und Leistung beeinflußt. Um das Problem der Splintlöcher zu lösen, wird Benzoin benutzt um zu entgasen, aber während Benzoin Splintlöcher beseitigt, ist es auch einfach das Gelb färben der Farbschicht zu verursachen.
Während NH-6582-2 die oben genannten zwei Probleme lösen kann, gibt es keine Splintlöcher während der Filmbildung, und hat auch gutes, Leistung anti-gelb färbend.
◎Grundlegende Eigenschaften
Ausgezeichnete mechanische Eigenschaften
Gutes anti-Gelb färben
Splintloch frei in den Dickfilmen
Gute Wetterbeständigkeit und Lagerstabilität
◎Empfehlen Sie Formulierung: NH-6582/HAA
| NH-6582 | Primid XL-552 | Füller u. Pigment | Planieren des Mittels | Benzoin | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Spezifikationen I

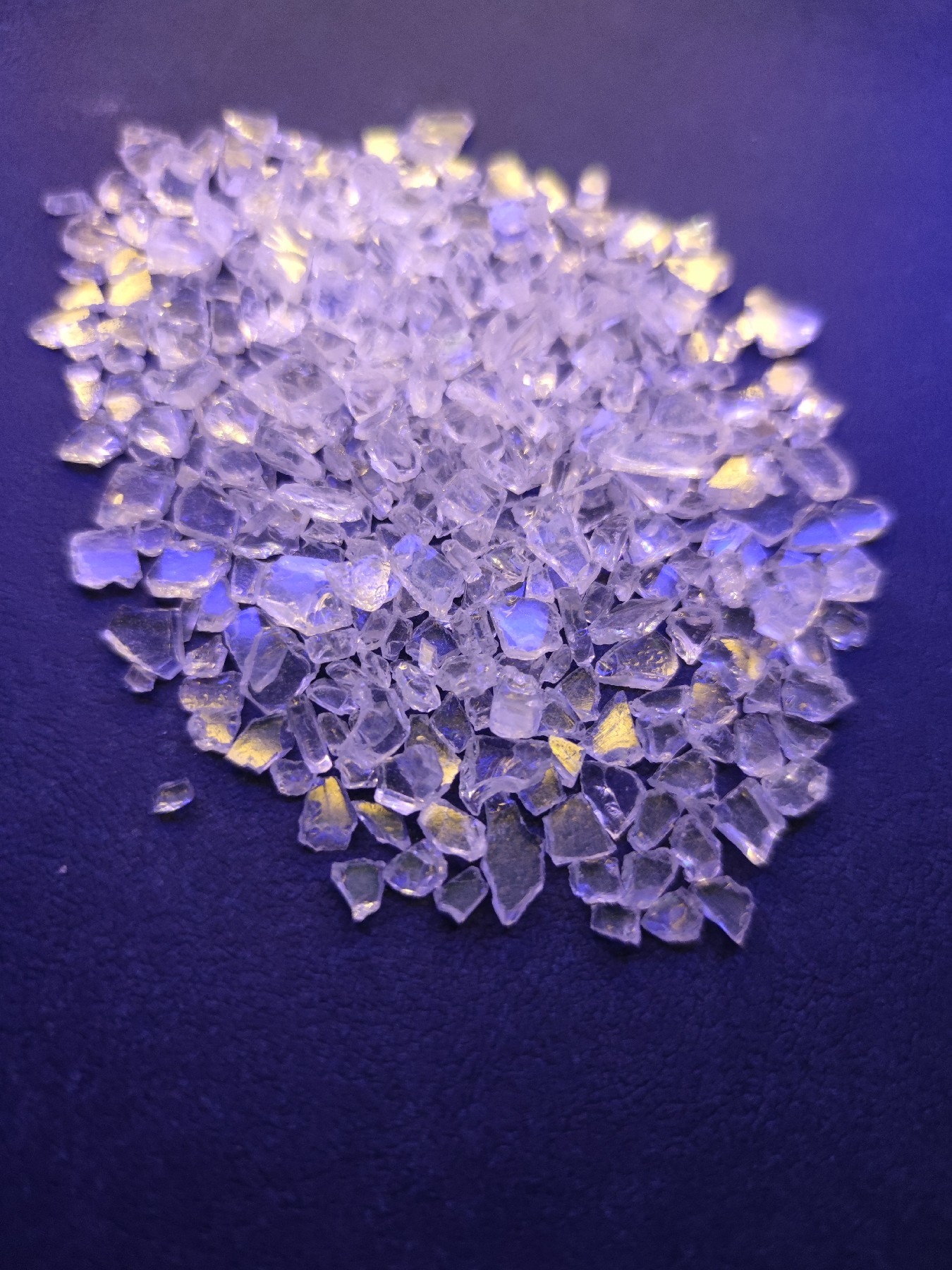

| Auftritt | Weiße oder hellgelbe transparente Flocken |
| Farbe (50% DMF) | maximal: 2 |
| Säurezahl (mgKOH/g) | 30~35 |
| Erweichungspunkt (℃) | 100~110 |
| Glasübergang Temp. (℃) | ~61 |
| Schmelzende Viskosität (200℃, Kegel/Platte, mPa·s) | 5400±800 |
| Reaktivität an 180℃ (s, 5% XL552) | 185±35 |
| Kurieren von Anforderung | 180℃×10min |
| Verpacken | PET Taschen, Nettogewicht 25kg ± 0.1kg/Tasche |
◎Spezifikationen II
| Verdrängungs-Zustand | Zwei-Schraube Extruder | |
| Zone I: 90~110℃ | Zone II: 110~120℃ | |
| Umdrehungsgeschwindigkeit | 500~1200rpm | |
| Feinheit des Pulvers | <100μm | |
| Anwendungs-Zustand | Elektrospray mit | 40~70KV |
| Beschichtende Dicke | 50~70μm | |
| Abgefetteter kaltgewalzter Stahl | 0.5mm | |
| Film-Eigenschaften | Gel-Zeit (180℃, sek) | 120~200 |
| Horizontaler Fluss (180℃, Millimeter) | 23~27 | |
| Glanz (60°) | ≥85% | |
| Verbiegen (φ1mm) | Durchlauf | |
| Kleber (1mm, Grad) | 0 | |
| Bleistift-Härte | ≥1H | |
| Auswirkung (50cm) | Durchlauf | |
◎Mehr Code
| Code | Verhältnis | Heilungs-Zyklus | Säuregrad (mgKOH/g) | Viskosität (mPa.s/200℃) | Tg (℃) | Reaktivität (s/180℃) | Eigenschaften |
| NH6582 | 95/5 | 180℃*10min | 30~35 | 4600~6000 | ~61 | 150~220 | Gute Lagerstabilität, ausgezeichnete mechanische Eigenschaften und gute Haltbarkeit im Freien. |
| NH6583 | 95/5 | 180℃*10min | 30~35 | 2500~3500 | ~56 | 200~290 | Sehr guter Fluss, ausgezeichnete mechanische Eigenschaften und Splintloch frei in den Dickfilmen. |
| NH6584 | 95/5 | 180℃*10min | 30~36 | 2200~4200 | ~60 | 200~400 | Hervorragender Fluss, ausgezeichnete mechanische Eigenschaften, Kosten effeciency. |
| NH6586-2 | 95/5 | 180℃*10min | 30~35 | 3000~4000 | ~59 | 280~480 | Gute Lagerstabilität, ausgezeichneter Fluss und mechanische Eigenschaften. |
| NH6587 | 95/5 | 180℃*10min | 30~36 | 5000~7000 | ~67 | 120~280 | Ausgezeichnete Lagerstabilität und mechanische Eigenschaften, gute Haltbarkeit im Freien und Fluss. |
◎Anmerkungen: Alle Polyester-Harze konnten zu Nicht-Zinn (a), zu Antigasbrennern (g), zu tribo Gewehr (T) und zu anti-blühendem (f) besonders angefertigt werden.
◎Produkt-Show
