| Herkunftsort: | China |
|---|---|
| Markenname: | KINTE |
| Zertifizierung: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| Modellnummer: | NH6586-2 |
| Min Bestellmenge: | 1000KG |
| Preis: | negotiable |
| Verpackung Informationen: | 25Kg/PE Tasche, 875Kg/Pallet, 17,500Kg/20GP |
| Lieferzeit: | 10 Werktage |
| Zahlungsbedingungen: | L/C, T/T, D/P |
| Versorgungsmaterial-Fähigkeit: | 80.000 Tonnen pro Jahr |
| Kurieren des Systems: | 95/5 Polyester Primid | Kurieren von Bedingung: | 180℃×10min |
|---|---|---|---|
| Säuregrad (mgKOH/g): | 30-36 | Viskosität (mPa·s/200℃): | 3600±700 |
| Erweichungspunkt (℃): | 95~105 | Glasübergang Temp. (℃): | | 59 |
| Eigenschaften: | Ausgezeichnetes Planieren, gute Wetterbeständigkeit | Anwendung: | Für Pulver-Beschichtung 95:5 Primid XL 552 |
| Hervorheben: | 95/5 gesättigtes HAA-Polyester-Harz,Gelb färbendes HAA-Polyester-Antiharz |
||
95/5 gesättigtes Polyester-Harz, HAA-Polyester-Harz mit gutem, Leistung Anti-gelb färbend
◎Einleitung
NH-6586-2 ist ein gesättigtes Karboxyl- Polyester-Harz, das damit Pulverbeschichtung 95:5 Primid XL 552 an 180℃ kuriert werden kann bestimmt ist.
Zur Zeit sind die Härtemittel, die in den Polyester-Pulverbeschichtungen benutzt werden, hauptsächlich triglycidyl Isozyanurat (TGIC) und β-hydroxyalkylamide (HAA). Jedoch hat das Gesundheitsproblem der Hautallergie verursacht durch TGIC mehr und mehr Aufmerksamkeit erregt, und der Gebrauch TGIC ist in vielen Ländern und in Regionen wegen der Giftigkeit der genetischen Mutagenese eingeschränkt worden oder verboten worden. Deshalb haben die meisten Leute ihre Aufmerksamkeit zum Härtemittel HAA gedreht. Härtemittel HAA haben jetzt sich schnell und das Haupthärtemittel für Polyester-Pulver zu werden entwickelt.
◎Grundlegende Eigenschaften
Gute Wetterbeständigkeit
Ausgezeichnetes Planieren
Ausgezeichnete mechanische Eigenschaften
Gutes anti-Gelb färben
Gute Lagerstabilität
◎Empfehlen Sie Formulierung: NH-6586-2/HAA
| NH-6586-2 | XL-552 | Füller | Flussmittel | Benzoin | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Spezifikationen I:
| Auftritt | Weiße oder hellgelbe transparente Flocken |
| Farbe (50% DMF) | maximal: 2 |
| Säurezahl (mgKOH/g) | 30~36 |
| Erweichungspunkt (℃) | 95~105 |
| Glasübergang Temp. (℃) | ~59 |
| Schmelzende Viskosität (200℃, Kegel/Platte, mPa·s) | 3600±700 |
| Reaktivität an 180℃ (s, 5% XL552) | 180±80 |
| Kurieren von Anforderung | 180℃×10min |
| Verpacken | PET Taschen, Nettogewicht 25kg ± 0.1kg/Tasche |
◎Spezifikationen II:
| Verdrängungs-Zustand | Zwei-Schraube Extruder | |
| Zone I: 90~110℃ | Zone II: 110~120℃ | |
| Umdrehungsgeschwindigkeit | 500~1200rpm | |
| Feinheit des Pulvers | <100μm | |
| Anwendungs-Zustand | Elektrospray mit | 40~70KV |
| Beschichtende Dicke | 50~70μm | |
| Abgefetteter kaltgewalzter Stahl | 0.5mm | |
| Film-Eigenschaften | Gel-Zeit (180℃, sek) | 180~300 |
| Horizontaler Fluss (180℃, Millimeter) | 26~30 | |
| Glanz (60°) | ≥85% | |
| Verbiegen (φ1mm) | Durchlauf | |
| Kleber (1mm, Grad) | 0 | |
| Bleistift-Härte | ≥1H | |
| Auswirkung (50cm) | Durchlauf | |
◎Mehr Codes:
| Code | Verhältnis | Heilungs-Zyklus | Säuregrad (mgKOH/g) | Viskosität (mPa.s/200℃) | Tg (℃) | Reaktivität (s/180℃) | Eigenschaften |
| NH6582 | 95/5 | 180℃×10min | 30~35 | 4600~6000 | ~61 | 150-220 | Gute Lagerstabilität, ausgezeichnete mechanische Eigenschaften und gute Haltbarkeit im Freien. |
| NH6583 | 95/5 | 180℃×10min | 30~35 | 2500~3500 | ~56 | 200-290 | Sehr guter Fluss, ausgezeichnete mechanische Eigenschaften und Splintloch frei in den Dickfilmen. |
| NH6584 | 95/5 | 180℃×10min | 30~36 | 2200~4200 | ~60 | 200-400 | Hervorragender Fluss, ausgezeichnete mechanische Eigenschaften, Kosteneffizienz. |
| NH6586-2 | 95/5 | 180℃×10min | 30~35 | 3000~4000 | ! 59 | 280-480 | Gute Lagerstabilität und mechanische Eigenschaften, gute Haltbarkeit im Freien und Fluss. |
| NH6587 | 95/5 | 180℃×10min | 30~36 | 5000~7000 | ~67 | 120-280 | Ausgezeichnete Lagerstabilität und mechanische Eigenschaften, gute Haltbarkeit im Freien und Fluss. |
| NH6686 | 96/4 | 180℃×10min | 24~29 | 4000~5500 | ~59 | 200-350 | Passend für allgemeine Industrieprodukte. Niedrige Härtemittelnachfrage, guter Fluss und Splintloch frei in den Dickfilmen. |
◎Anmerkungen: Alle Polyester-Harze konnten zu Nicht-Zinn (a), zu Antigasbrennern (g), zu tribo Gewehr (T) und zu anti-blühendem (f) besonders angefertigt werden.

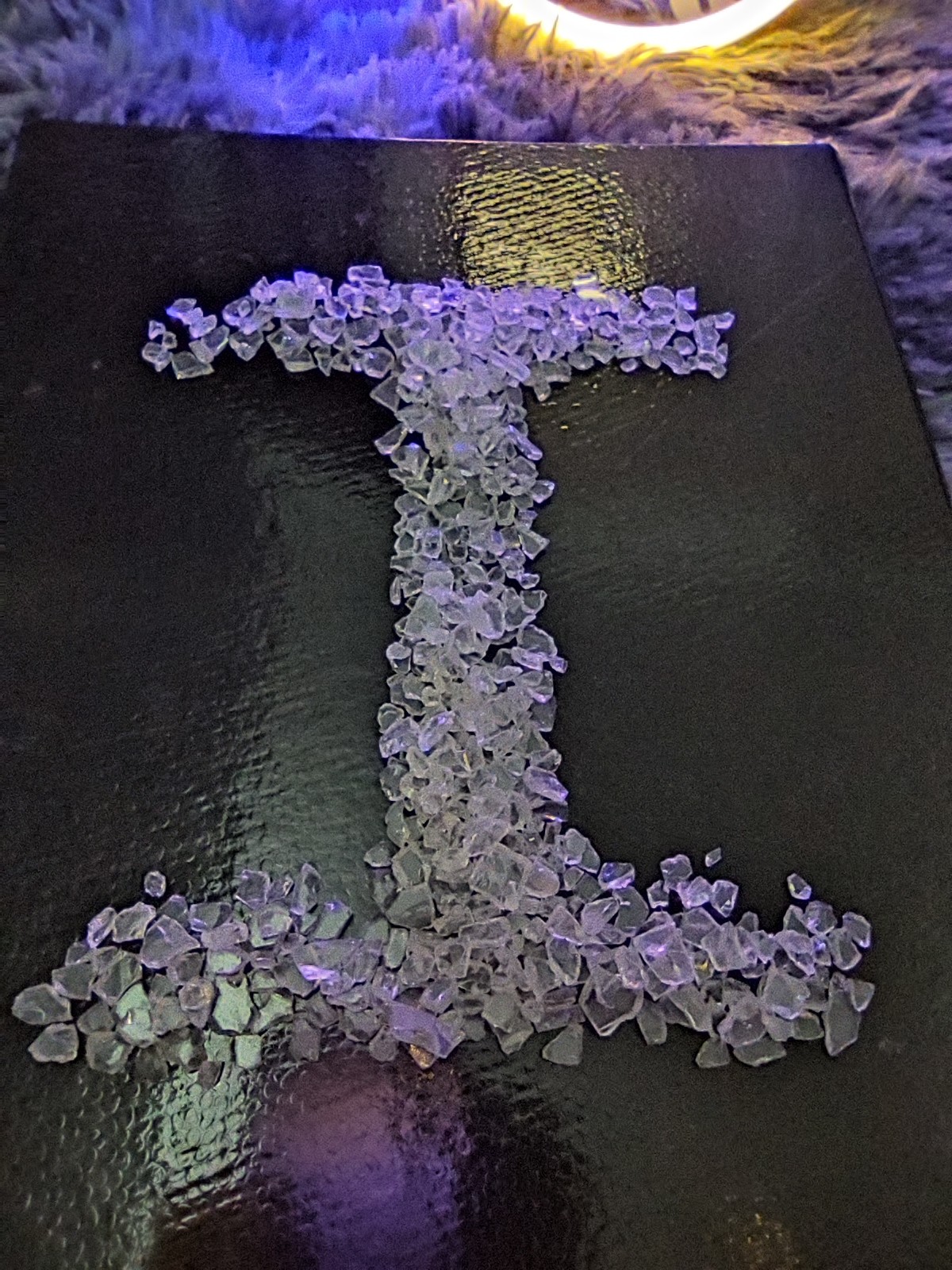

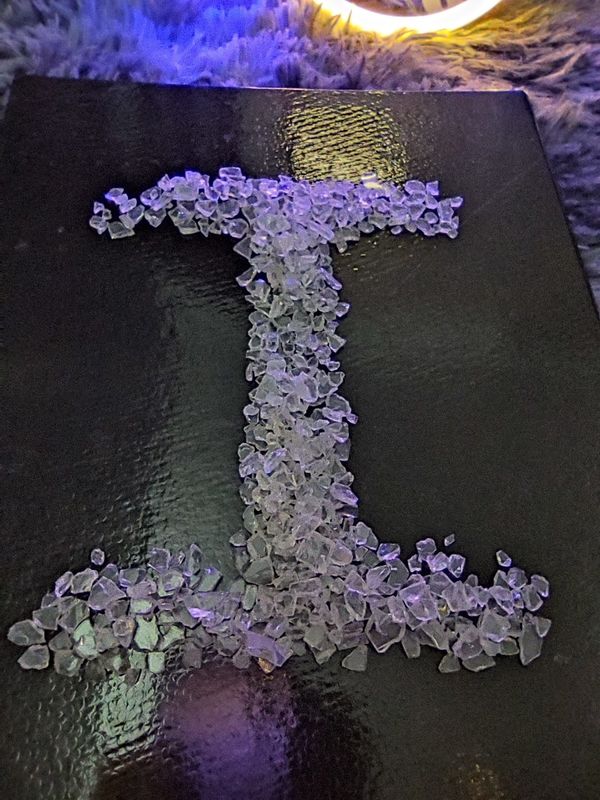

◎Produkt-Show:
