| Herkunftsort: | CHINA |
|---|---|
| Markenname: | KINTE |
| Zertifizierung: | Qualicoat, ISO90001, ISO14000, Reach, ROHS |
| Modellnummer: | NH3385 |
| Min Bestellmenge: | 500kg |
| Preis: | negotiable |
| Verpackung Informationen: | 25Kg/PE Tasche, 875Kg/Pallet, 17,500Kg/20GP |
| Lieferzeit: | 10 Werktage |
| Zahlungsbedingungen: | L/C, D/P, T/T |
| Versorgungsmaterial-Fähigkeit: | 80.000 Tonnen pro Jahr |
| Kurieren des Systems: | 93:7 TGIC Kurieren | Kurieren von Bedingung: | 200°C/10mins |
|---|---|---|---|
| Säuregrad (mgKOH/g): | 30~35 | Viskosität (mPa·s/200°C): | 5500~7500 |
| Tg (°C): | ~63 | Reaktivität (s/180°C): | 70-130 |
| Eigenschaften: | Gute mechanische Eigenschaften | Anwendung: | Passend für allgemeine Industrieprodukte |
| Hervorheben: | 200°C/10 Polyester-Harz der Minuten-TGIC,Polyester-Harz der Beschaffenheits-Pulver-Beschichtungs-TGIC |
||
TGIC, das 93/7 Polyester-Harz für Sand-Beschaffenheits-Pulver-Beschichtungen kuriert
93:7 TGIC Heilungs-Polyester-Harz NH3385 mit gutem mechanischem Propertoes für Sand-Beschaffenheits-Pulver-Beschichtungen
NH3385 ist ein gesättigtes Karboxyl- Polyester-Harz für Anwendungen des polyester-/TGICpulver-Anstrichsystems. Passend für Sandbeschaffenheits-Pulverbeschichtungen.
Die Pulverbeschichtung wird vorbereitet, indem man Harz, Pigment und Füller, Härtemittel und andere Zusätze in einem bestimmten Anteil und dann durch die heiße Verdrängung mischt und zerquetscht und aussortiert. Sie werden stabil bei Zimmertemperatur gespeichert. Nach dem Elektrospray oder Flüssigbettbadbeschichtung werden sie erhitzt, gebacken, geschmolzen und verfestigt, um einen flachen und hellen dauerhaften Film zu bilden, um den Zweck der Dekoration zu erzielen und rostfest.
◎Empfehlen Sie Formulierung: NH3385-TGIC
| NH3385 | TGIC | BaSO4 | Sand-Beschaffenheits-Zusatz | Bentonit | Ruß |
| 558 | 42 | 389 | 2 | 3 | 6 |
◎Grundlegende Eigenschaften:
Niedrige Kosten
Guter Sand-Beschaffenheits-Effekt
Gute mechanische Eigenschaften
Gute Lagerstabilität
◎Spezifikationen I:

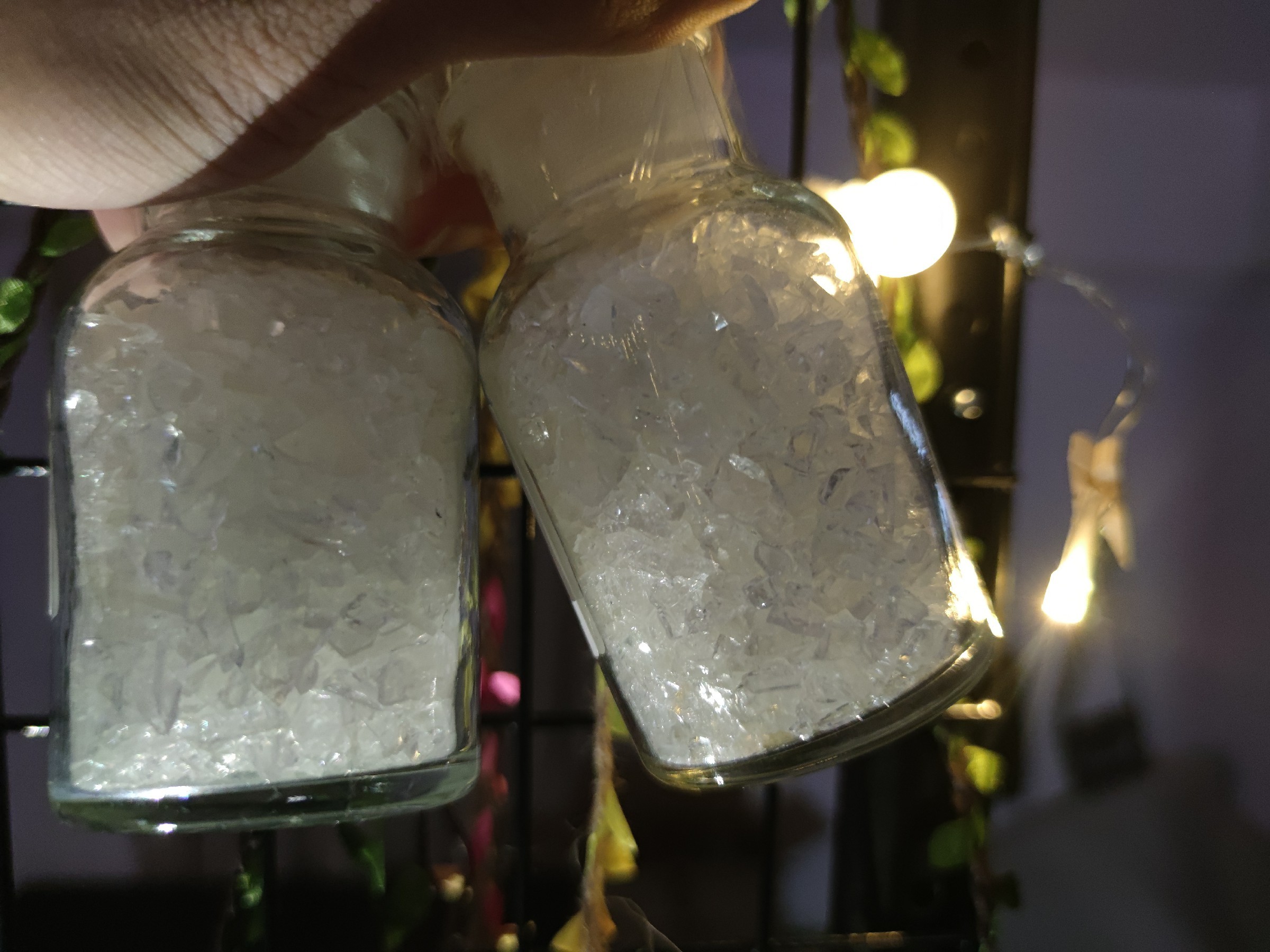

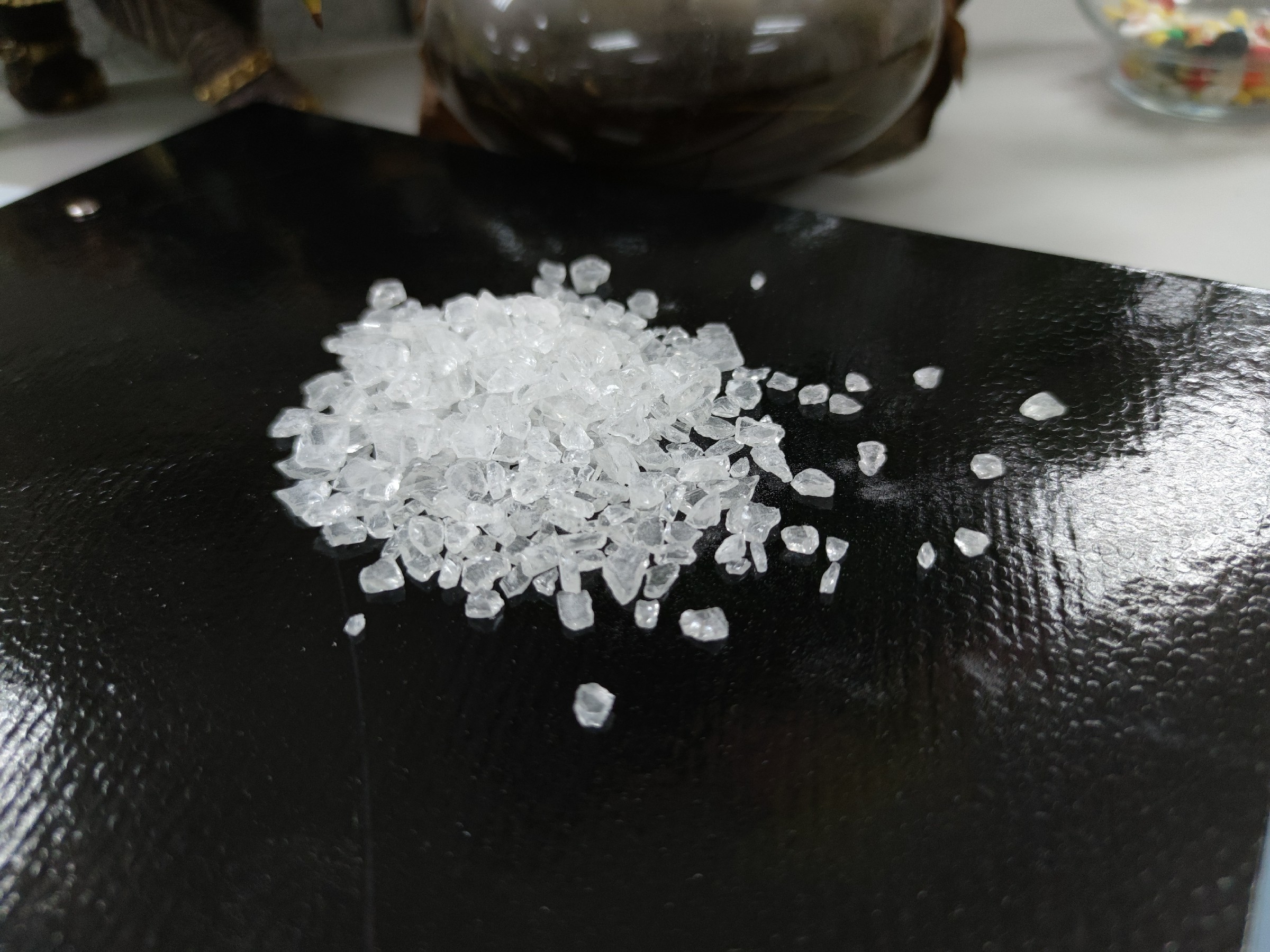

| Auftritt | Weiße oder hellgelbe transparente Flocken |
| Farbe (50% DMF) | maximal: 1 |
| Säurezahl (mgKOH/g) | 30~35 |
| Erweichungspunkt (℃) | 103~113 |
| Glasübergang Temp. (℃) | ~63 |
| Schmelzende Viskosität (200℃, Kegel/Platte, mPa·s) | 5500~7500 |
| Reaktivität an 180℃ (s, 7% TGIC) | 70~130 |
| Kurieren von Anforderung | 200℃×10~20min |
| Verpacken | PET Taschen, Nettogewicht 25kg±0.1kg/Tasche |
◎Spezifikationen II:
| Verdrängungs-Zustand | Zwei-Schraube Extruder | |
| Zone I: 90~110℃ | Zone II: 110~120℃ | |
| Umdrehungsgeschwindigkeit | 500~1200rpm | |
| Feinheit des Pulvers | <100μm | |
| Anwendungs-Zustand | Elektrospray mit | 40~70KV |
| Beschichtende Dicke | 50~100μm | |
| Abgefetteter kaltgewalzter Stahl | 0.5mm | |
| Film-Eigenschaften | Gel-Zeit (180℃, sek) | 100~200 |
| Horizontaler Fluss (180℃, Millimeter) | 14~17 | |
| Glanz (60°) | ~10% | |
| Verbiegen (φ1mm) | Durchlauf | |
| Kleber (1mm, Grad) | 0 | |
| Bleistift-Härte | ≥1H | |
| Auswirkung (50cm) | Durchlauf | |
◎Mehr Codes:
| Code | Verhältnis | Heilungs-Zyklus | Handels (mgKOH/g) | Viskosität (mPa.s/200℃) | Tg (℃) | Reaktivität (s/180℃) | Eigenschaften |
| NH-3383 | 93/7 | 180℃*12min | 30~35 | 4000~6000 | ~67 | 100-160 | Passend für schnelle Heilungsformulierung. Ausgezeichnete Haltbarkeit im Freien. |
| NH-3385 | 93/7 | 200℃*10min | 30~35 | 5500~7500 | ~63 | 70-130 | Passend für allgemeine Industrieprodukte, besonders Sandbeschaffenheits-Pulverbeschichtungen. Gute mechanische Eigenschaften. |
| NH-3387 | 93/7 | 200℃*10minn | 30~35 | 4000~6000 | ~63 | 220-280 | Passend für allgemeine Industrieprodukte. Guter Fluss und mechanische Eigenschaften. |
| NH-3395 | 93/7 | 190℃×10min | 30~35 | 4500~5500 | ~67 | 120-180 | Mäßige kurierende Geschwindigkeit, gute Wetterbeständigkeit und Lagerstabilität. |
☉Remarks: Alle Polyester-Harze konnten zu Nicht-Zinn (a), zu Antigasbrennern (g), zu tribo Gewehr (T) und zu anti-blühendem (f) besonders angefertigt werden.
☉Product Show:
