| Herkunftsort: | CHINA |
|---|---|
| Markenname: | KINTE |
| Zertifizierung: | Qualicoat, ISO90001, ISO14000, Reach |
| Modellnummer: | NH3306 |
| Min Bestellmenge: | 500kg |
| Preis: | negotiable |
| Verpackung Informationen: | 25Kg/PE Tasche, 875Kg/Pallet, 17,500Kg/20GP |
| Lieferzeit: | 10 Werktage |
| Zahlungsbedingungen: | L/C, D/P, T/T |
| Versorgungsmaterial-Fähigkeit: | 80.000 Tonnen pro Jahr |
| Kurieren der Art: | TGIC, das System kuriert | Kurieren von Bedingung: | 200°C/10mins |
|---|---|---|---|
| Verhältnis: | 93/7 | Tg (°C): | ~69 |
| Vorteil: | Ausgezeichnete Lagerstabilität | Eigenschaften: | Gute Hitzebeständigkeit und Anti-Gelb färben |
| Anwendung: | Passend für Sand-Beschaffenheit und knittern, Pulver-Beschichtungen zu masern | Verwendung: | Dekorations-Gebrauch im Freien |
| Hervorheben: | Polyester-Harz ISO14000 TGIC,Gelb färbendes TGIC-Polyester-Antiharz |
||
93/7 TGIC-Heilungs-Polyester-Harz NH3306 mit dem guten Hitzebeständigkeit und Anti-Gelb färben
Verschiedene Arten von gesättigten Polyester-Harzen mit verschiedenen Eigenschaften können synthetisiert werden, indem man verschiedene polyacids und Polyole verwendet, die hauptsächlich in der Fertigung von thermostatoplastischen Pulverbeschichtungen benutzt werden.
NH3306 ist gesättigtes Karboxyl- Polyester-Harz für Anwendungen des polyester-/TGICpulver-Anstrichsystems, mit guter Hitzebeständigkeit und dem anti-Gelb färben, es ist passend für Sandbeschaffenheits- und Faltenbeschaffenheitspulver coationgs, die für Dekoration benutzt werden konnten im Freien.
☉Recommend Formulierung: NH3306-TGIC
| NH3306 | TGIC | Füller u. Pigment | Planieren des Mittels | Benzion | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
☉Basic Eigenschaften:
Gutes Planieren
Ausgezeichnetes anti-Gelb färben
Ausgezeichnete Lagerstabilität
Gute Wetterbeständigkeit
Passend für die Pulverbeschichtungen mit tiefer oder heller Farbe
☉Specifications I:
| Auftritt |
Weiße oder hellgelbe transparente Flocken |
| Farbe (50% DMF) | maximal: 2 |
| Säurezahl (mgKOH/g) | 31~36 |
| Erweichungspunkt (℃) | 104~114 |
| Glasübergang Temp. (℃) | ~69 |
| Schmelzende Viskosität (200℃, Kegel/Platte, mPa·s) | 8200~9800 |
| Reaktivität an 180℃ (s, 7% TGIC) | 140~200 |
| Kurieren von Anforderung | 200℃×10min |
| Verpacken | PET Taschen, Nettogewicht 25kg±0.1kg/Tasche |
☉Specifications II:
| Verdrängungs-Zustand | Zwei-Schraube Extruder | |
| Zone I: 90~110℃ | Zone II: 110~120℃ | |
| Umdrehungsgeschwindigkeit | 500~1200rpm | |
| Feinheit des Pulvers | <100μm | |
| Anwendungs-Zustand | Elektrospray mit | 40~70KV |
| Beschichtende Dicke | 50~70μm | |
| Abgefetteter kaltgewalzter Stahl | 0.5mm | |
| Film-Eigenschaften | Gel-Zeit (180℃, sek) | 200~300 |
| Horizontaler Fluss (180℃, Millimeter) | 22~26 | |
| Glanz (60°) | ≥85% | |
| Verbiegen (φ1mm) | Durchlauf | |
| Kleber (1mm, Grad) | 0 | |
| Bleistift-Härte | ≥1H | |
| Auswirkung (50cm) | Durchlauf 50kg·cm | |
☉More Codes:
| Code | Verhältnis | Heilungs-Zyklus | Handels (mgKOH/g) | Viskosität (mPa.s/200℃) | Tg (℃) | Reaktivität (s/180℃) | Eigenschaften |
| NH-3305 | 93/7 | 200℃*10min | 31~35 | 4600~6200 | ~65 | 160-280 | Universelles Harz. Kosteneffektiv. |
| NH-3306 | 93/7 | 200℃*10min | 31~36 | 8200~9800 | ~69 | 140-200 | Ausgezeichnete Lagerstabilität, gute Hitzebeständigkeit und anti-Gelb färben. Passend für Sandbeschaffenheit und Beschaffenheitspulverbeschichtungen knittern. |
| NH-3307 | 93/7 | 200℃*10minn | 30~35 | 4000~6000 | ~67 | 200-260 | Universelles Harz für Aluminiumprofilpulverbeschichtungen mit hohem Tg, hervorragendem Fluss und ausgezeichneter Haltbarkeit im Freien. |
| NH-3308 | 93/7 | 200℃*10min | 30~36 | 4500~6000 | ~65 | 200-300 | Universelles Harz für niedrige Glanzpulverbeschichtungen mit guter Haltbarkeit im Freien und mechanischen Eigenschaften. |
| NH-3309 | 93/7 | 200℃*15min | 30~35 | 2900~4100 | ~60 | 300-400 | Ausgezeichneter Fluss, gute Chemikalienbeständigkeit. |
| NH-3309C | 93/7 | 200℃*15min | 29~35 | 3500~4200 | ~60 | 380-450 | Ausgezeichneter Fluss, erhöhte Haltbarkeit im Freien. |
☉Remarks: Alle Polyester-Harze konnten zu Nicht-Zinn (a), zu Antigasbrennern (g), zu tribo Gewehr (T) und zu anti-blühendem (f) besonders angefertigt werden.

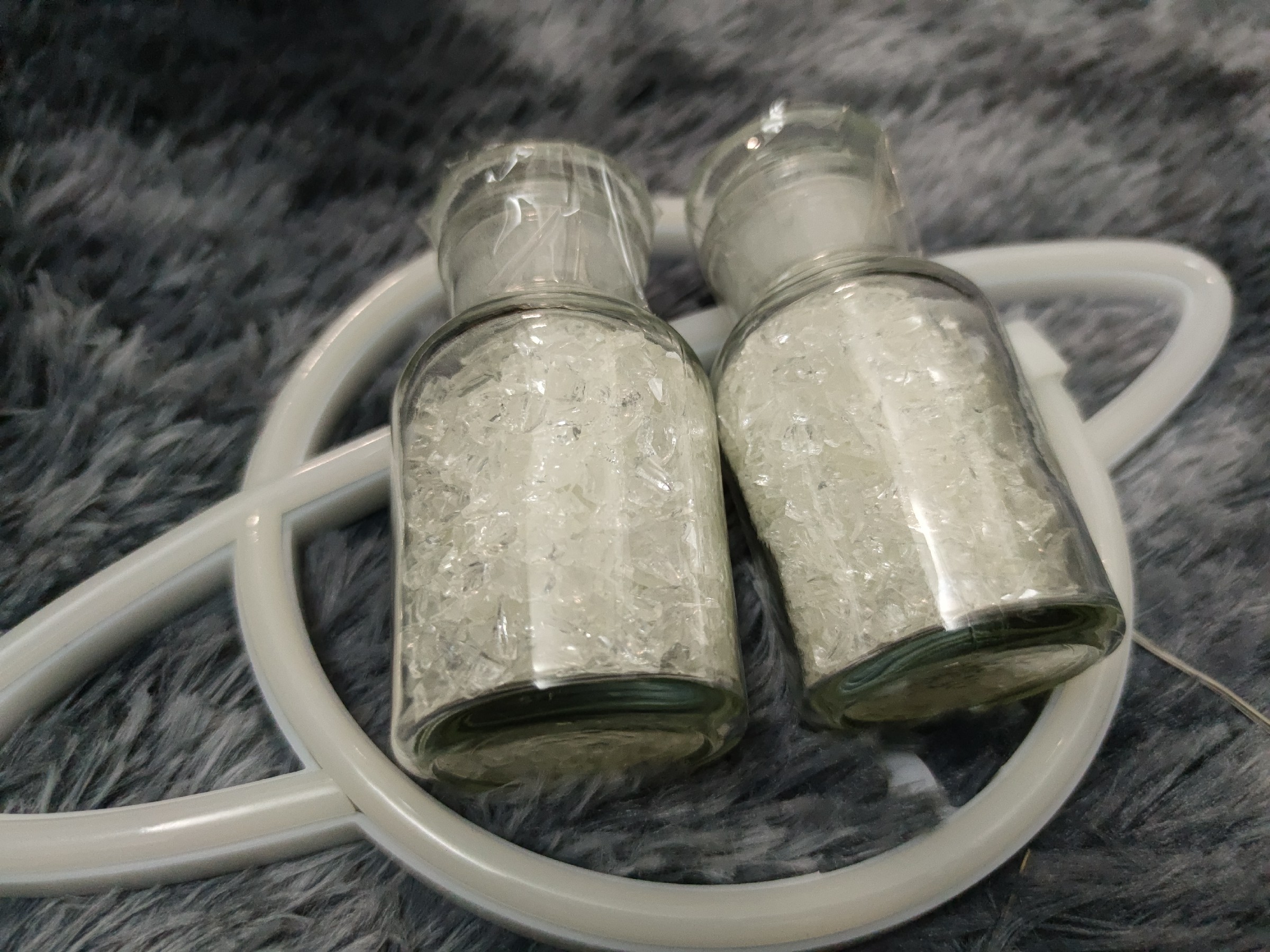

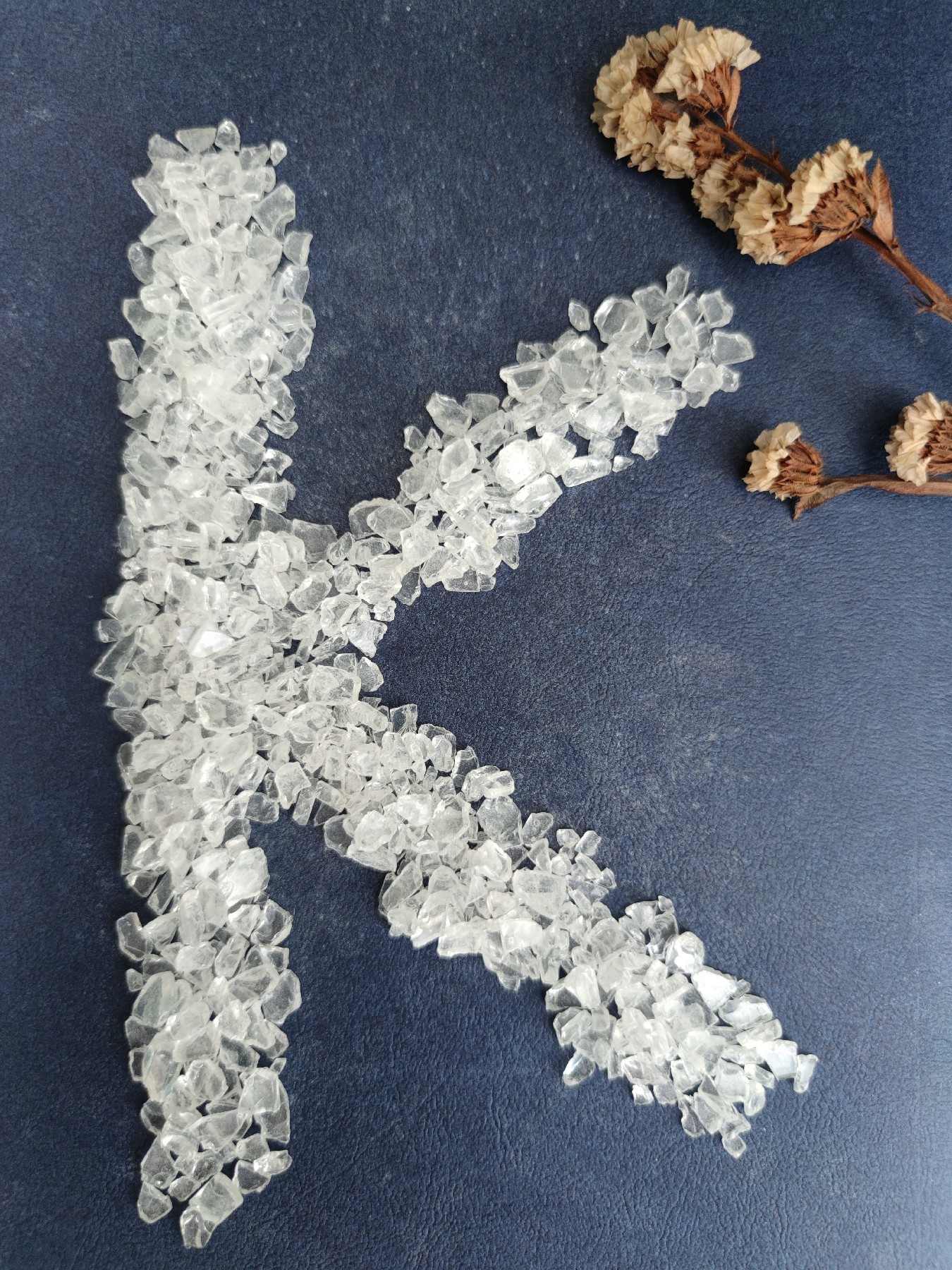

☉Product Show:
