| Herkunftsort: | CHINA |
|---|---|
| Markenname: | KINTE |
| Zertifizierung: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Modellnummer: | HH2586 |
| Min Bestellmenge: | 500KG |
| Preis: | negotiable |
| Verpackung Informationen: | 25kg/PE Tasche, 875KG/PALLET, 17,500KG/20GP |
| Lieferzeit: | 10 Werktage |
| Zahlungsbedingungen: | T/T, L/C, D/P |
| Versorgungsmaterial-Fähigkeit: | 80,000tons/year |
| Spezifikation: | hybride Heilung des Epoxid-Polyester | Säuregrad (mgKOH/g): | 68-80 |
|---|---|---|---|
| Viskosität (mPa.s/200°c): | 5000-8500 | Verhältnis: | 50/50 |
| Aushärtezustand: | 180°C/15mins | Reaktivität (s/180°c): | 120-200 |
| Tg (°c): | ~60 | Eigenschaften: | Schnelle Heilung, ausgezeichnete Flexibilität und Schlagzähigkeit |
| Hervorheben: | 180C pulverisieren beschichtende Polyester-Harze,50:50 pulverisieren beschichtende Polyester-Harze,50:50 kleben Polyester-Kreuzung |
||
Hybride ausgezeichnete Flexibilität HH2586 und Schlagzähigkeit des schnellen Heilungsepoxid-Polyester
◇Anwendungen:
HH2686 ist ein Karboxyl- Polyester-Harz, das für Beschichtungen mit 60/40 die hybriden Pulvern bestimmt ist.
◇Grundlegende Eigenschaften:
Ausgezeichnetes Planieren
Hervorragende mechanische Eigenschaften
Gute Chemikalienbeständigkeit
Gute Lagerstabilität
◎Spezifikationen:

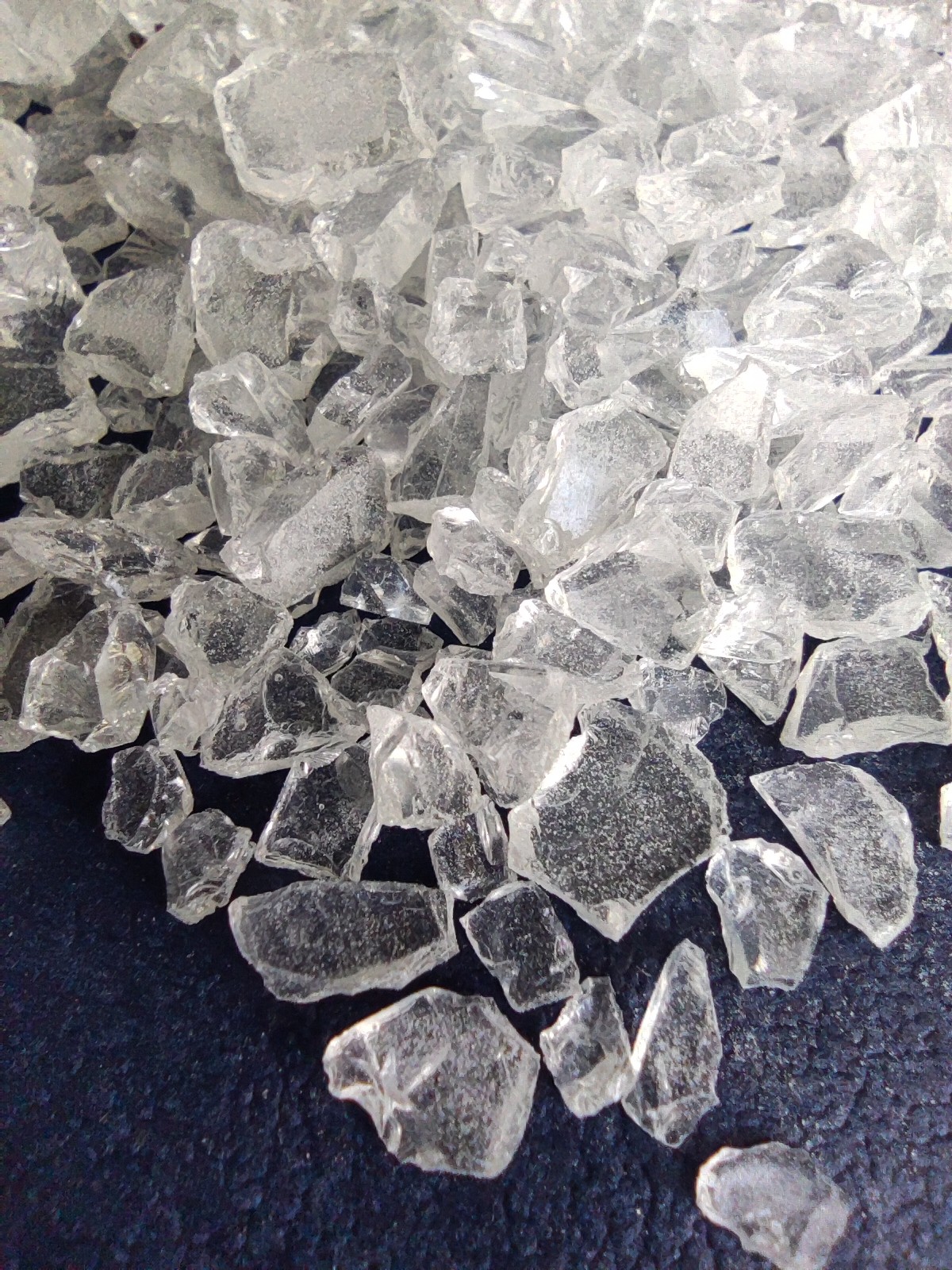

| Auftritt | Weiße oder hellgelbe transparente Flocken |
|
Farbe (50%DMF) |
maximal: 3 |
| Säuregrad (mgKOH/g) | 52.5~57 |
| Erweichungspunkt (℃) | 90~103 |
| Glasübergang Temp. (℃) | ~55 |
| Schmelzende Viskosität (200℃, ICI, mPa·s) | 3000~4500 |
| Reaktivität an 180℃ (s, 40% Epoxid) | 170~300 |
| Kurieren von Anforderung | 180℃×15min oder 200℃×10min |
| Verpacken | PET Taschen, Nettogewicht 25kg ± 0.1kg/Tasche |
◇Verdrängungs-Zustand:
Zwei-Schraubenextruder
Zone I: 90~110℃ Zone II: 110~120℃
Umdrehungsgeschwindigkeit: 500~1200rpm
Feinheit des Pulvers: <100μm
◇Anwendungs-Zustand:
Elektrospray mit: 40~70KV
Beschichtende Dicke: 50~70μm
Degreased walzte Stahl-0.5mm kalt
◇Kurieren von Anforderung: 180℃×15min oder 200℃×10min
◇Film-Eigenschaften:
Gelzeit (180℃, sek): 220~320
Horizontaler Fluss: (180℃), Millimeter: 28~30
Glanz (60°): ≥90%
Verbiegen (φ1mm): Durchlauf
Kleber (1mm, Grad): 0
Bleistifthärte: 1H
Auswirkung (50kg·cm): Durchlauf
| Code | Verhältnis | Heilungszyklus |
Säuregrad (mgKOH/g) |
Viskosität (mPa.s/200°c) |
Tg (°c) |
Reaktivität (s/180°c) |
Eigenschaften |
| HH2586 | 50:50 | 180°C/15mins | 68-80 | 5000-8500 | ~60 | 120-200 |
Schnelle Heilung, ausgezeichnete Flexibilität und Schlagzähigkeit |
◇Verpacken: PET-Taschen, N.W. 25KG±0.1KG/Tasche
Anmerkungen: alle Polyester-Harze konnten sein besonders anfertigt zu Nicht-Zinn (a), Antigasbrenner (G), tribo Gewehr (T) und anti-Blühen (F)
