| Herkunftsort: | CHINA |
|---|---|
| Markenname: | KINTE |
| Zertifizierung: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Modellnummer: | NH6563 |
| Min Bestellmenge: | 500KG |
| Preis: | negotiable |
| Verpackung Informationen: | 25kg/PE Tasche, 875KG/PALLET, 17,500KG/20GP |
| Lieferzeit: | 10 Werktage |
| Zahlungsbedingungen: | T/T, L/C, D/P |
| Versorgungsmaterial-Fähigkeit: | 80.000 Tonnen/Jahr |
| Spezifikation: | HAA-Heilung | Anwendung: | Pulverbeschichtung erforderte dauerhaftes |
|---|---|---|---|
| Vorteil: | Niedrige kurierende Temperatur, Splintloch frei in den Dickfilmen | Rate: | 95/5 |
| Aushärtezustand: | 160°C/15mins | Eigentum: | Gutes mechanisches Eigentum, Chemikalienbeständigkeit und anti-Gelb färben |
| Hervorheben: | HAA-Polyester,Polyester ISO90001 HAA,tgic freie Polyester-Pulverbeschichtung |
||
Gelb färbendes freies HAA niedriges kurierende Temperatur-Polyester-Antiharz NH6563 des Splintloch-
◇Anwendungen:
NH-6563 ist ein gesättigtes Karboxyl- Polyester-Harz, das damit Pulverbeschichtung 95:5 Primid XL 552 an 160℃ kuriert werden kann bestimmt ist.
Vorteile von Pulverbeschichtungen
1. Gesundheit und Umweltschutz
Alle Arten flüssige chemische schädliche filmbildenden, Streuungs-, Nassmachen-, Planieren-, rostfesten und Antimehltauzusätze fügten hinzu, um Beschichtungsleistung zu erzielen werden ausgelassen.
2. Bequemer Transport und Lagerung
Gewöhnliche Beschichtungen enthalten Wasser ungefähr 20-50% oder Lösungsmittel, während Pulverbeschichtungen ohne Wasser oder Lösungsmittel vollständig fest sind, die bequem und für Transport sicher ist. Darüber hinaus neigen die Beschichtungen, die Wasser oder Lösungsmittel enthalten, einzufrieren, wenn der Transport und die Lagertemperatur niedriger als 0 ℃ ist. Dieses Problem existiert nicht in den Pulverbeschichtungen.
3. Kein Konservierungsmittel wird angefordert
In der traditionellen flüssigen Beschichtung gibt es Wasser und bakterielle Nahrung, die einfach ist, durch Bakterien verunreinigt zu werden. Deshalb um Verschlechterung zu verhindern, sollten Konservierungsmittel addiert werden, während Latexpulverbeschichtungen keine bakterielle Verschmutzung haben und nicht Konservierungsmittel benötigen
4. Farbengeruch
Verglichen mit dem allgemeinen traditionellen beschichtenden Geruchrückstand, kann diese Beschichtung schnell zerstreuen, die gesagt werden kann, um sofort zu verschwinden.
◇Grundlegende Eigenschaften:
Niedriger kurierender Temp.
Hervorragende mechanische Eigenschaften
Guter Widerstand zu den Chemikalien und zum feinen anti-Gelb färben
Splintloch frei in den Dickfilmen
◇Spezifikationen:

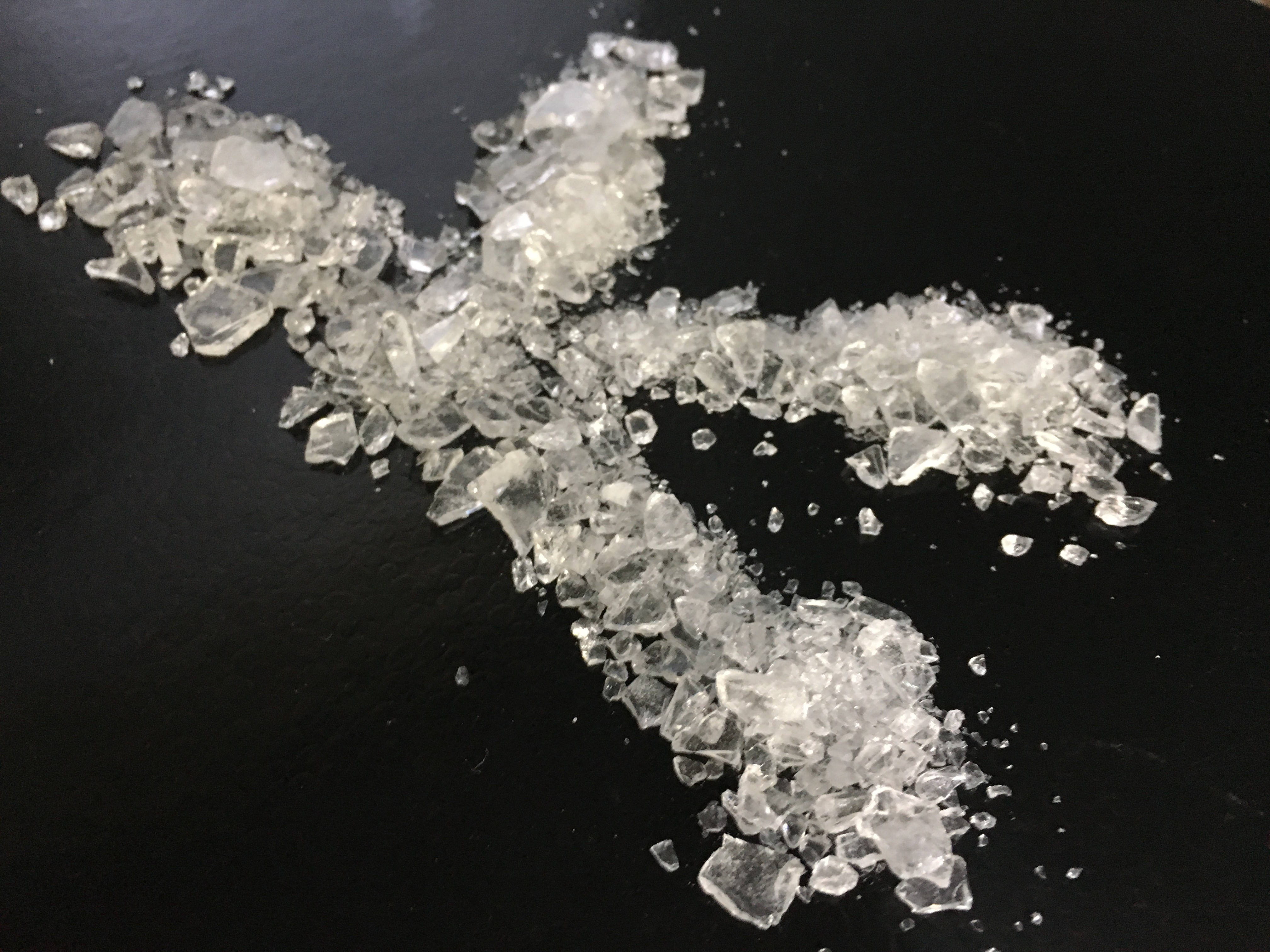

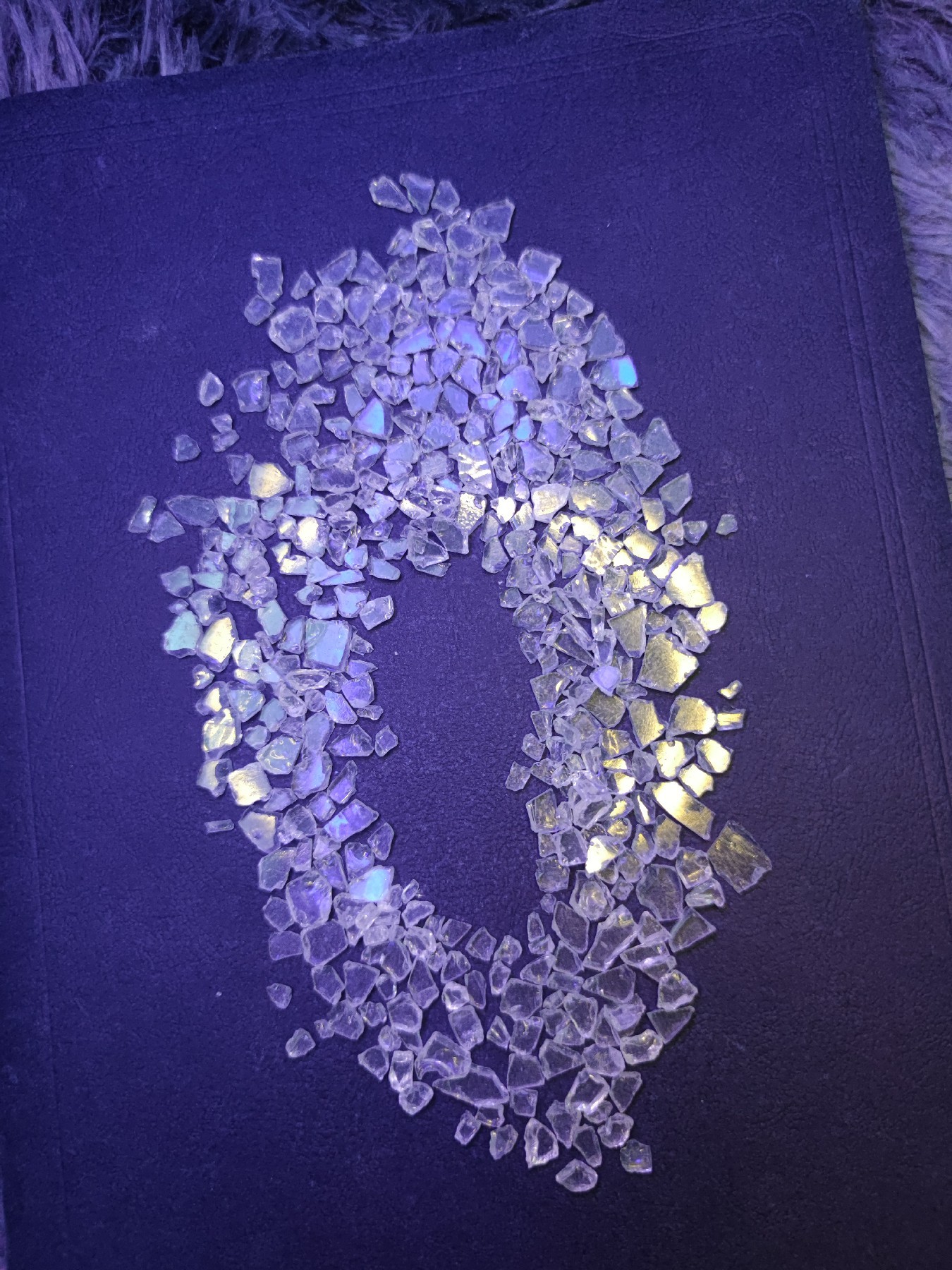

Hellgelbe Flocke des Auftrittes
Farbe (50%DMF): maximal: 2
Säurezahl (mgKOH/g): 30~34
Erweichungspunkt (℃): 95~105
Glasübergang Temp. (℃): ~58
Schmelzende Viskosität (200℃, Kegel/Platte, mPa·s): 3800±700
Reaktivität an 180℃ (s, 5% XL552): 180±30
◇Empfehlen Sie Formulierung: NH-6563
| NH-6563 | Primid XL-552 | Füller u. Pigment | Planieren des Mittels | Benzion |
| 200 | 12 | 140 | 2,4 | 1,2 |
◇Verdrängungs-Zustand:
Zwei-Schraubenextruder
Zone I: 90~110℃ Zone II: 110~120℃
Umdrehungsgeschwindigkeit: 500~1200rpm
Feinheit des Pulvers: <100μm
◇Anwendungs-Zustand:
Elektrospray mit: 40~70KV
Beschichtende Dicke: 50~100μm
Degreased walzte Stahl-0.5mm kalt
◇Kurieren von Anforderung: 160℃×15min.
◇Film-Eigenschaften:
Gelzeit (180℃, sek) 150~270
(180℃, Millimeter) fließen 25~29
Glanz (60°): ≥85%
Verbiegen (φ1mm): Durchlauf
Kleber (1mm, Grad): 0
Bleistifthärte: 1H
Auswirkung (50cm): Durchlauf
Speichertest (40℃, 24hr): gut
Anmerkungen: alle Polyester-Harze konnten sein besonders anfertigt zu Nicht-Zinn (a), Antigasbrenner (G), tribo Gewehr (T) und anti-Blühen (F)
