| Herkunftsort: | CHINA |
|---|---|
| Markenname: | KINTE |
| Zertifizierung: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Modellnummer: | NH9001&NH9508 |
| Min Bestellmenge: | 500KG |
| Preis: | negotiable |
| Verpackung Informationen: | 25kg/PE Tasche, 875KG/PALLET, 17,500KG/20GP |
| Lieferzeit: | 10 Werktage |
| Zahlungsbedingungen: | T/T, L/C, D/P |
| Versorgungsmaterial-Fähigkeit: | 80,000tons/year |
| Spezifikation: | polyester/TGIC | Anwendung: | Mattpulverbeschichtung |
|---|---|---|---|
| Vorteil: | Ausgezeichnetes mechanisches Eigentum | Verhältnis: | 90/10,95/5 |
| Aushärtezustand: | 200°C/10mins | ||
| Hervorheben: | Polyester-Epoxidharz 25kg,Trockenes Mischungs-Polyester-Epoxidharz,Trockenes Mischungs-Polyester-Harz 25kg |
||
Trockenes gemischtes Polyester-Harz für super dauerhaften Matte Powder Coating
◇Anwendungen:
NH9001/NH9508 sind gesättigte Karboxyl- Polyester-Harze für niedrige Pulverbeschichtungen des Glanzes polyester/TGIC durch ein trockenes Mischungsverfahren.
Die Beschichtung wird vorbereitet, indem man Harz, Pigment und Füller, Härtemittel und andere Zusätze in einem bestimmten Anteil und dann durch die heiße Verdrängung mischt und zerquetscht und aussortiert. Sie werden stabil bei Zimmertemperatur gespeichert. Nach dem Elektrospray oder Flüssigbettbadbeschichtung werden sie erhitzt, gebacken, geschmolzen und verfestigt, um einen flachen und hellen dauerhaften Film zu bilden, um den Zweck der Dekoration zu erzielen und rostfest.
◇Grundlegende Eigenschaften:
Ausgezeichnetes Planieren
Ausgezeichnete Wetterbeständigkeit
Ausgezeichnete mechanische Eigenschaften
Gute Chemikalienbeständigkeit
Gute Lagerstabilität
◇Spezifikationen:
NH9001 NH9508

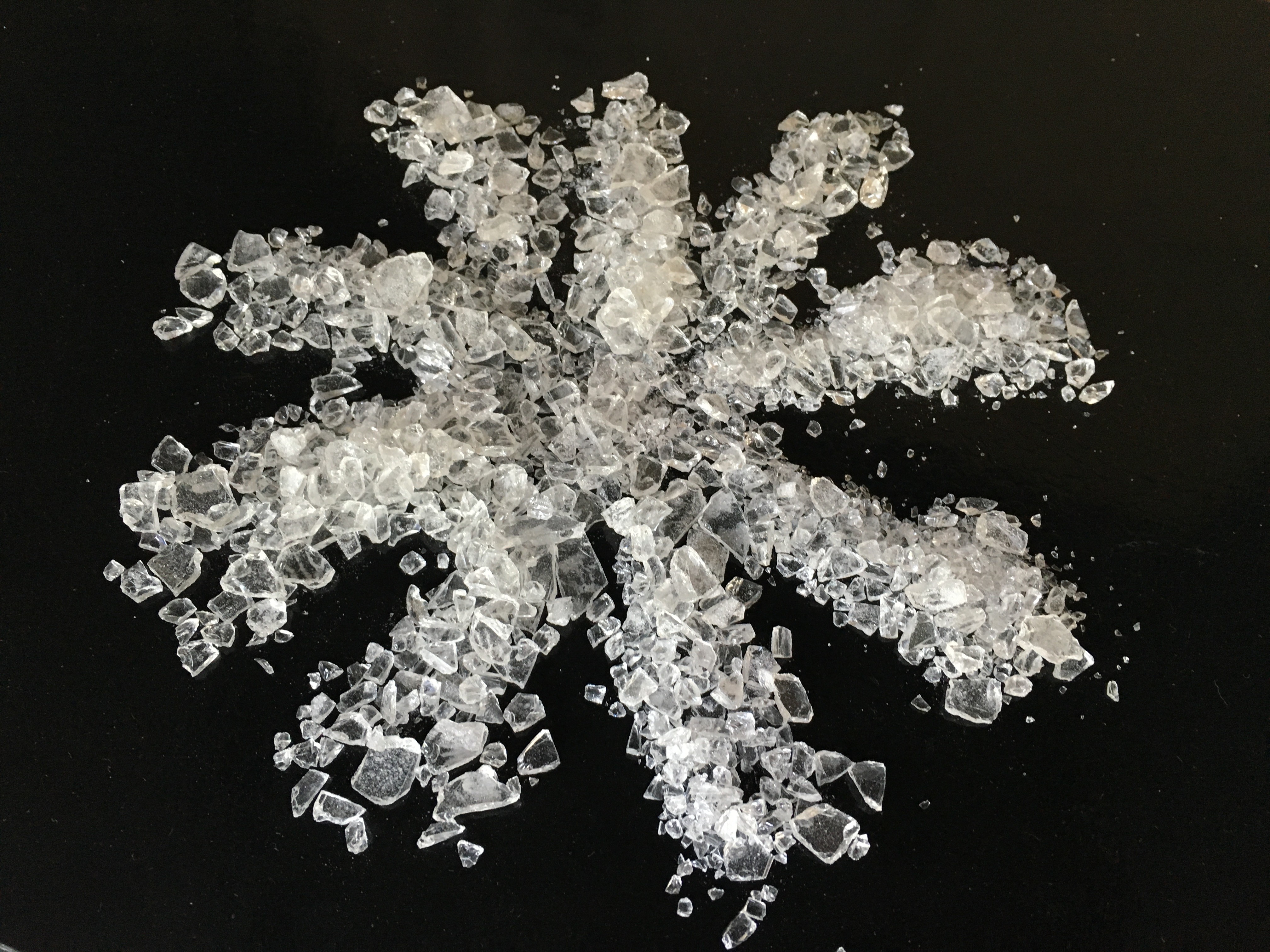

Auftritt: hellgelbe Flocke hellgelbe Flocke
Farbe (50%DMF): ≤3 ≤2
Säurezahl (mgKOH/g): 46~54 19~25
Erweichungspunkt (℃): 103~113 103~113
Glasübergang Temp. (℃): ~65 ~63
Schmelzende Viskosität: 5100±800 5000±500
(200℃, Kegel/Platte, mPa·s)
Reaktivität an 180℃ (s, TGIC): 50±25 330±60
◇Empfehlen Sie Formulierung:
| Formulierung | NH9001 | NH9508 | TGIC | Füller u. Pigment | Planieren des Mittels | Benzoin |
| Ich | 270 | — | 30 | 200 | 3 | 1,5 |
| II | — | 270 | 14 | 200 | 3 | 1,5 |
◇Verdrängungs-Zustand:
Zwei-Schraubenextruder
Zone I: 90~110℃ Zone II: 110~120℃
Umdrehungsgeschwindigkeit: 500~1200rpm
Feinheit des Pulvers: <100μm
Mischung I und II im Gewichtsverhältnis des 1:1 bevor dem Reiben.
◇Anwendungs-Zustand:
Elektrospray mit: 40~70KV
Beschichtende Dicke: 50~70μm
Degreased walzte Stahl-0.5mm kalt
◇Kurieren von Anforderung: 200℃×10min
◇Film-Eigenschaften:
Glanz (60°): ≤40%
Verbiegen (φ1mm): Durchlauf
Kleber (1mm, Grad): 0
Bleistifthärte: ≥2H
Direkte Auswirkung (50cm): Durchlauf
◇Verpacken:
PET-Taschen, N.W. 25KG±0.1KG/Tasche
Anmerkungen: alle Polyester-Harze konnten sein besonders anfertigt zu Nicht-Zinn (a), Antigasbrenner (G), tribo Gewehr (T) und anti-Blühen (F)
