| Herkunftsort: | CHINA |
|---|---|
| Markenname: | KINTE |
| Zertifizierung: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Modellnummer: | NH6583 |
| Min Bestellmenge: | 500KG |
| Preis: | negotiable |
| Verpackung Informationen: | 25kg/PE Tasche, 875KG/PALLET, 17,500KG/20GP |
| Lieferzeit: | 10 Werktage |
| Zahlungsbedingungen: | T/T, L/C, D/P |
| Versorgungsmaterial-Fähigkeit: | 80.000 Tonnen/Jahr |
| Spezifikation: | HAA-Heilung | Anwendung: | Pulverisieren Sie Beschichtung des Haus-Gerätes und des Aluminiumprofils |
|---|---|---|---|
| Vorteil: | Splintloch frei in den Dickfilmen | Rate: | 95/5 |
| Aushärtezustand: | 180°C/10min | Eigentum: | Erstaunliches mechanisches Eigentum, anti-Gelb färben, Wetterbeständigkeit und Lagerstabilität |
| Hervorheben: | ISO14000 pulverisieren Epoxid-Polyester-Harz,95:5 pulverisieren Epoxid-Polyester-Harz,95:5-Polyester-HarzHitzebeständigkeit |
||
Splintloch-freies Polyester-Harz NH6583 für Haus-Gerät und Aluminiumprofil-Pulver-Beschichtung
◇Anwendungen:
NH-6583 ist ein gesättigtes Karboxyl- Polyester-Harz, das damit Pulverbeschichtung 95:5 Primid XL 552 an 180℃ kuriert werden kann bestimmt ist. Es kann verwendet werden, um verschiedene Pulverbeschichtungen des Hausgerätes und des Aluminiumprofils zu produzieren. Die Beschichtung wird vorbereitet, indem man Harz, Pigment und Füller, Härtemittel und andere Zusätze in einem bestimmten Anteil und dann durch die heiße Verdrängung mischt und zerquetscht und aussortiert. Sie werden stabil bei Zimmertemperatur gespeichert. Nach dem Elektrospray oder Flüssigbettbadbeschichtung werden sie erhitzt, gebacken, geschmolzen und verfestigt, um einen flachen und hellen dauerhaften Film zu bilden, um den Zweck der Dekoration zu erzielen und rostfest.
◇Grundlegende Eigenschaften:
Ausgezeichnetes Planieren
Fantastische Adhäsion, wenn Sie auf Elektrosprayfertigungsstraße zugetroffen werden
Hervorragende mechanische Eigenschaften
Gutes anti-Gelb färben
Splintloch frei in den Dickfilmen
Gute Wetterbeständigkeit
◇Spezifikationen:

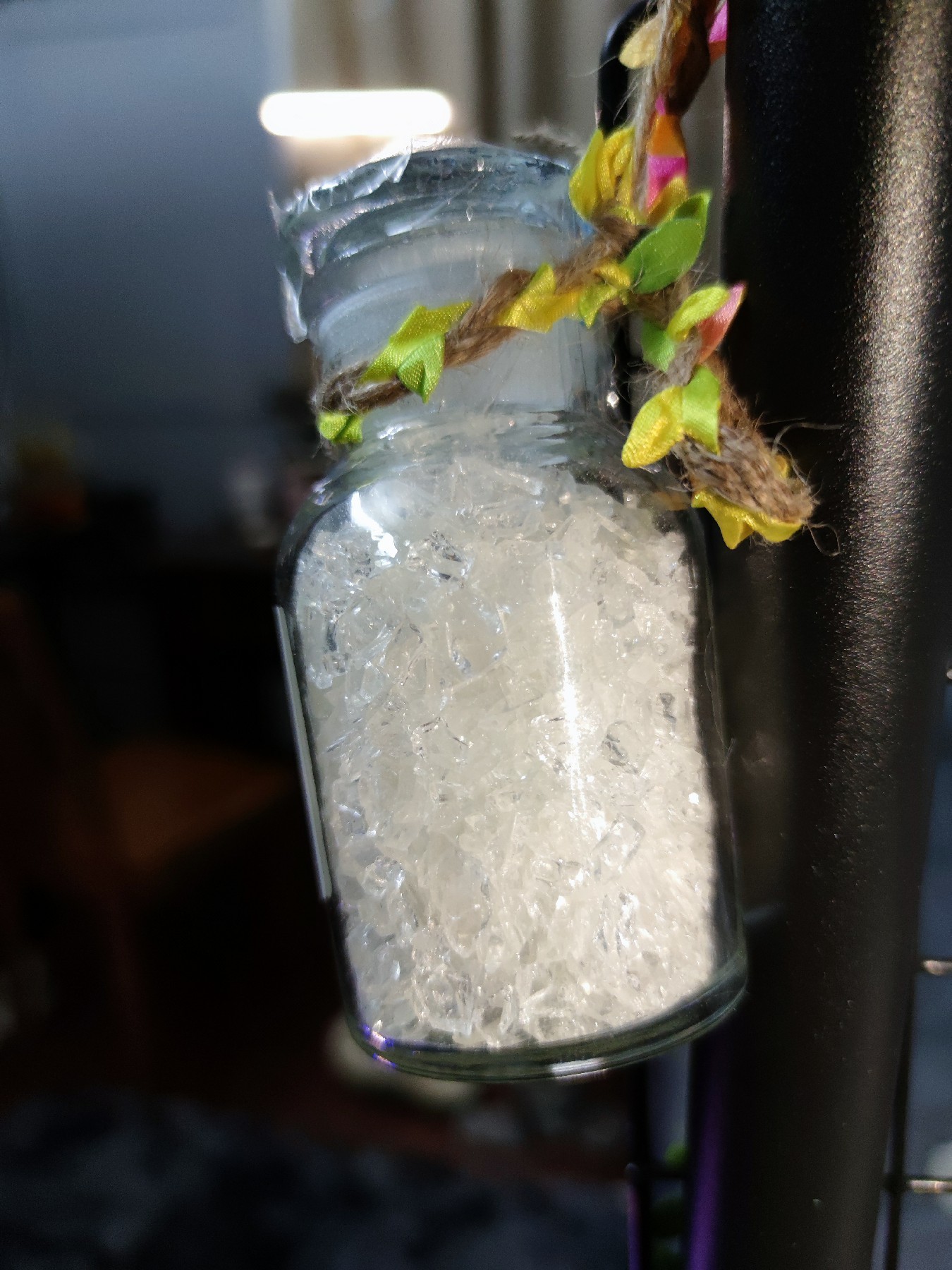

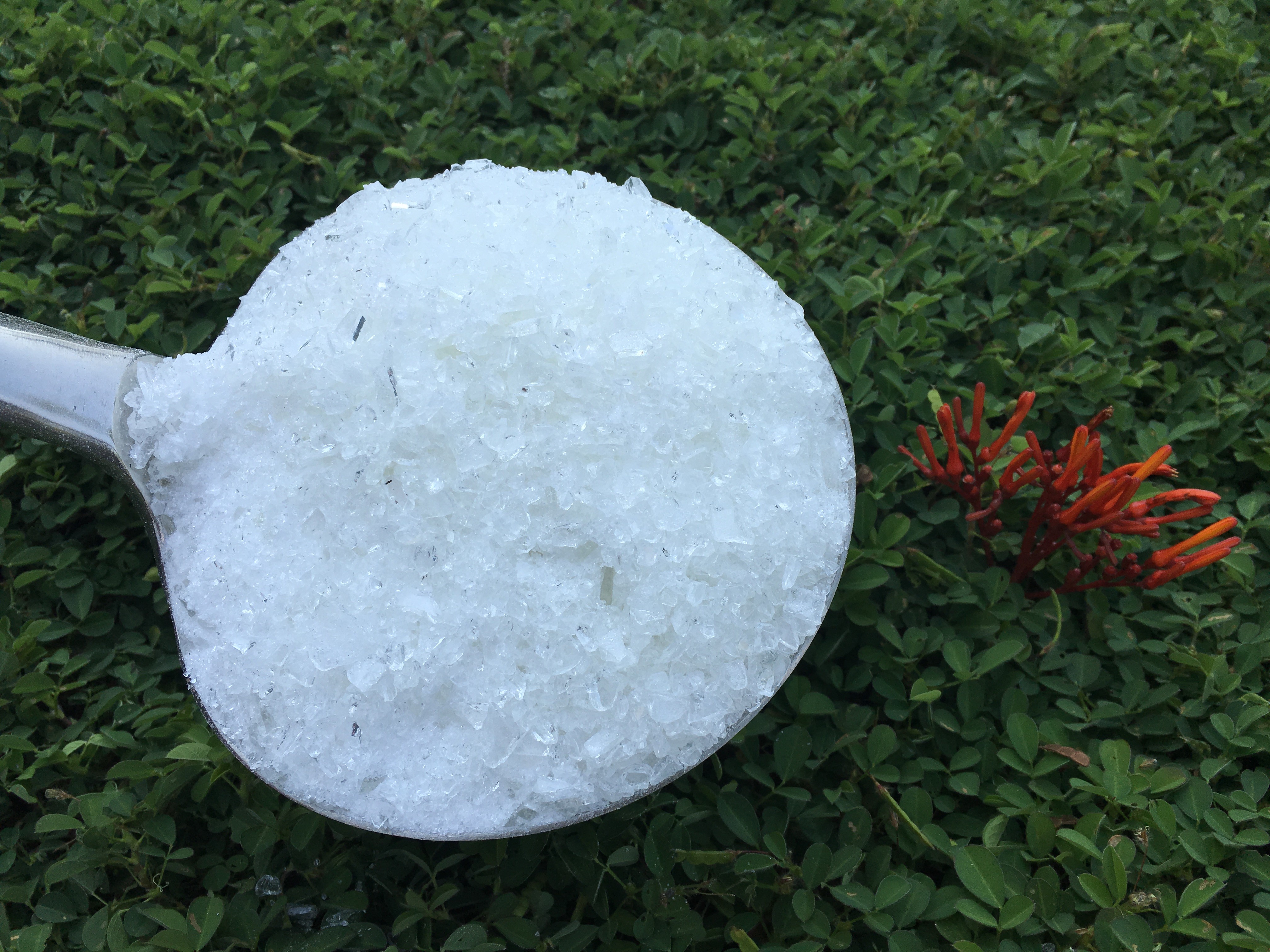

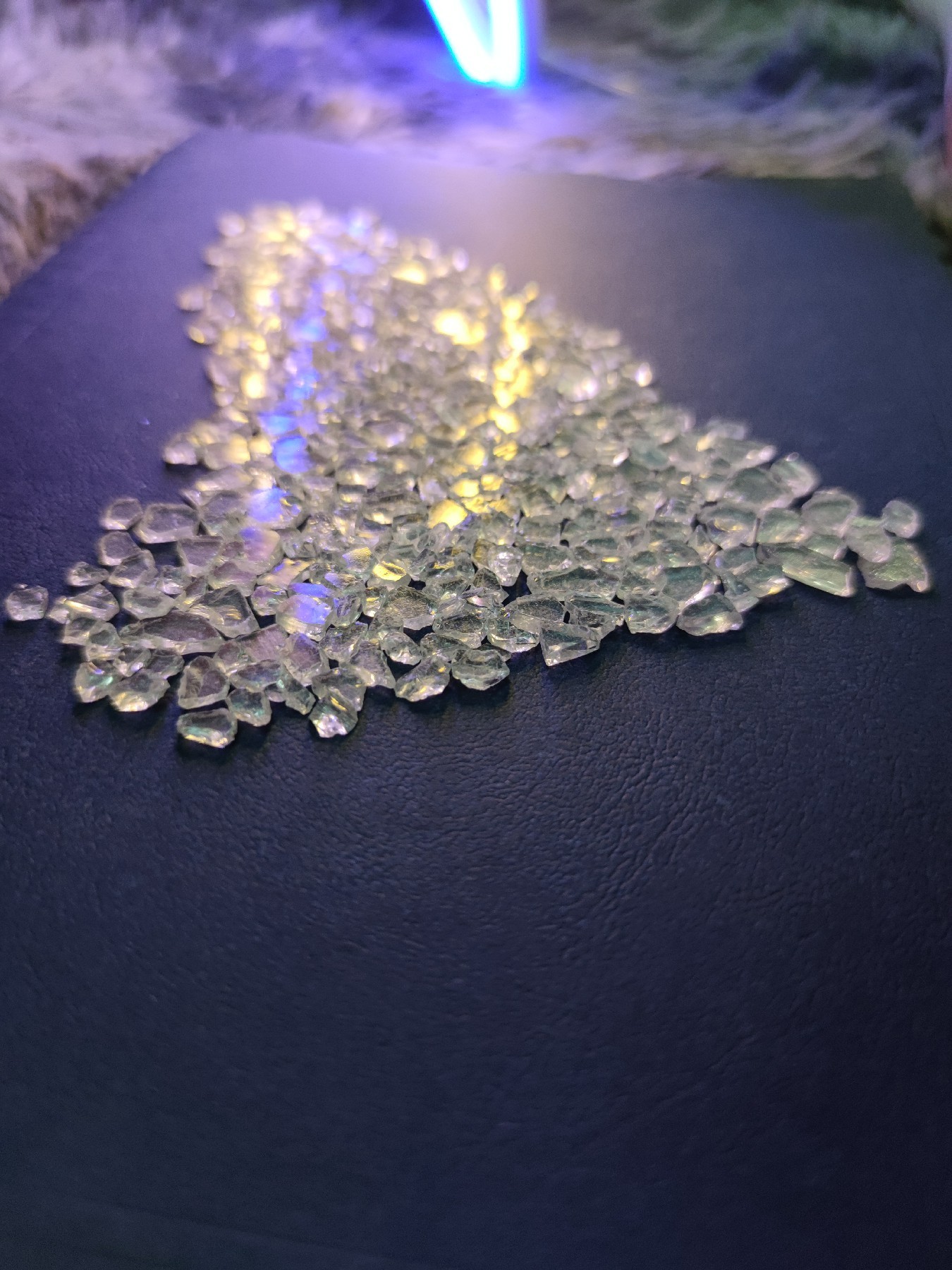

Auftritt: weiße oder hellgelbe transparente Flocken
Farbe (50%DMF): maximal: 2
Säurezahl (mgKOH/g): 29~35
Erweichungspunkt (℃) 96~106
Glasübergang Temp. (℃) ~56
Schmelzende Viskosität (200℃, Kegel/Platte, mPa·s): 3000±500
Reaktivität an 180℃ (s, 5% XL552): 245±45
◇Empfehlen Sie Formulierung: NH-6583/HAA
| NH-6583 | XL-552 | Füller | Flussmittel | Benzoin | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◇Verdrängungs-Zustand:
Zwei-Schraubenextruder
Zone I: 90~110℃ Zone II: 110~120℃
Umdrehungsgeschwindigkeit: 500~1200rpm
Feinheit des Pulvers: <100μm
◇Anwendungs-Zustand:
Elektrospray mit: 40~70KV
Beschichtende Dicke: 50~70μm
Degreased walzte Stahl-0.5mm kalt
◇Kurieren von Anforderung: 180℃×10min.
◇Film-Eigenschaften:
Gelzeit (180℃, sek): 160~300
Horizontaler Fluss: (180℃), Millimeter: 25~29
Glanz (60°): ≥88%
Verbiegen (φ1mm): Durchlauf
Kleber (1mm, Grad): 0
Bleistifthärte: ≥1H
Auswirkung (50cm): Durchlauf
◇Verpacken: PET-Taschen, N.W. 25KG±0.1KG/Tasche
Anmerkungen: alle Polyester-Harze konnten zu Nicht-Zinn (a), Antigasbrenner (G), tribo Gewehr, besonders angefertigt werden (T) und anti-Blühen (F)
