Gesättigte Polyester-Vielzweckharze thermostatoplastisch mit dem ausgezeichneten Planieren

Polyester-Harz NH8309 mit dem ausgezeichneten Planieren für transparente Pulver-Beschichtung

◇Anwendungen:

NH8309 ist ein gesättigtes Karboxyl- 93/7 Polyester-Harz für polyester-/TGICpulver-Anstrichsystem.

Vorteile von Pulverbeschichtungen

1. Gesundheit und Umweltschutz

Alle Arten flüssige chemische schädliche filmbildenden, Streuungs-, Nassmachen-, Planieren-, rostfesten und Antimehltauzusätze fügten hinzu, um Beschichtungsleistung zu erzielen werden ausgelassen.

2. Bequemer Transport und Lagerung

Gewöhnliche Beschichtungen enthalten Wasser ungefähr 20-50% oder Lösungsmittel, während Pulverbeschichtungen ohne Wasser oder Lösungsmittel vollständig fest sind, die bequem und für Transport sicher ist. Darüber hinaus neigen die Beschichtungen, die Wasser oder Lösungsmittel enthalten, einzufrieren, wenn der Transport und die Lagertemperatur niedriger als 0 ℃ ist. Dieses Problem existiert nicht in den Pulverbeschichtungen.

3. Kein Konservierungsmittel wird angefordert

In der traditionellen flüssigen Beschichtung gibt es Wasser und bakterielle Nahrung, die einfach ist, durch Bakterien verunreinigt zu werden. Deshalb um Verschlechterung zu verhindern, sollten Konservierungsmittel addiert werden, während Latexpulverbeschichtungen keine bakterielle Verschmutzung haben und nicht Konservierungsmittel benötigen

4. Farbengeruch

Verglichen mit dem allgemeinen traditionellen beschichtenden Geruchrückstand, kann diese Beschichtung schnell zerstreuen, die gesagt werden kann, um sofort zu verschwinden.

◇Grundlegende Eigenschaften:

Hohe Qualität der Transparenz, verfügbar für hochrangige transparente Pulverbeschichtung

Außerordentliches Planieren und Fluss

Überraschender Glanz (≥88%, 60°)

Gute Wetterbeständigkeit

◇Spezifikationen:

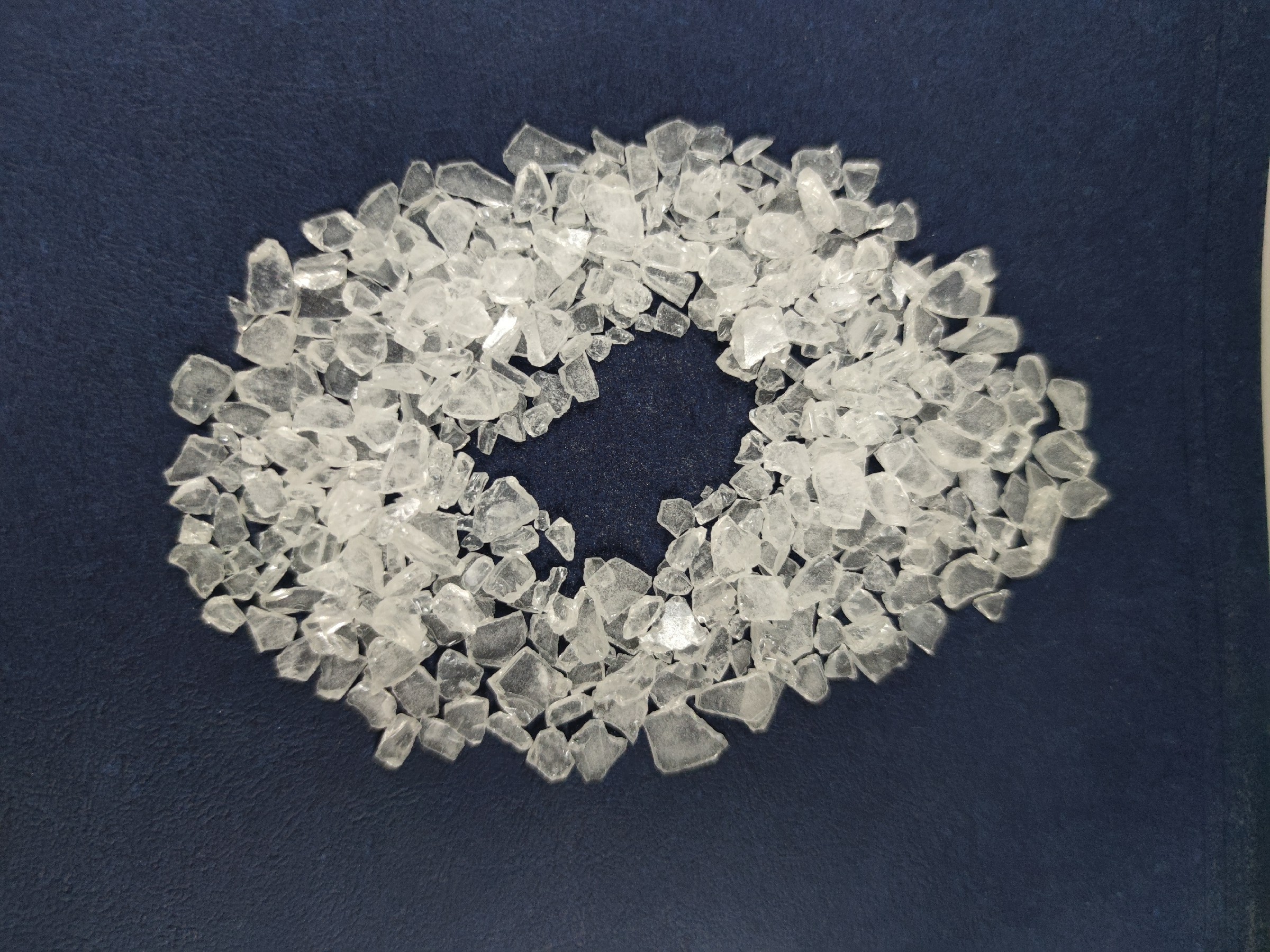

Weiße oder hellgelbe transparente Flocken des Auftrittes

Farbe (50%DMF): maximal: 2

Säurezahl (mgKOH/g): 32~36

Erweichungspunkt (℃): 103~113

Glasübergang Temp. (℃): ~64

Schmelzende Viskosität (200℃, Kegel/Platte, mPa·s): 4000~6000

Reaktivität an 180℃ (s, 7% TGIC): 390~510

◇Empfehlen Sie Formulierung: NH8309-TGIC

◇Verdrängungs-Zustand:

Zwei-Schraubenextruder

Zone I: 90~110℃ Zone II: 110~120℃

Umdrehungsgeschwindigkeit: 500~1200rpm

Feinheit des Pulvers: <100μm

◇Anwendungs-Zustand:

Elektrospray mit: 40~70KV

Dicke: 70~90μm

Degreased walzte Stahl-0.5mm kalt

◇Kurieren von Anforderung: 200℃×15min

◇Film-Eigenschaften:

Gelzeit (180℃, sek): 450~700

Horizontaler Fluss: (180℃), Millimeter: 27~30

Glanz (60°): ≥88%

Verbiegen (φ1mm): Durchlauf

Kleber (1mm, Grad): 0

Bleistifthärte: ≥1H

Auswirkung (50cm): Durchlauf

◇Verpacken:

PET-Taschen, N.W. 25KG±0.1KG/Tasche

Anmerkungen:

Alle Polyester-Harze konnten sein besonders anfertigt zu Nicht-Zinn (a), Antigasbrenner (G), tribo Gewehr (T) und anti-Blühen (F)

Die Übereinstimmung und die Stabilität von Produkten werden durch rigorose Qualitätsinspektion garantiert.

Entsprechend Industriestatistiken im Jahre 2014 ordnete KINTE-Polyester-Harzertrag an dritter Stelle in der nationalen Industrie und stand einer weithin bekannten Marke und einem Leiter auf dem Gebiet des Polyester-Harzes für Pulverbeschichtungen in China.
Der Marktanteil am Provinz Guangdong übersteigt 50%, und der Umsatz ordnet die Spitzenzwei in China und wird nach Südostasien, der Mittlere Osten, Russland und andere Regionen und Länder exportiert.
