Pulverisieren Sie Beschichtungsharze für Polyester-Harz NH6381/NH6688 Mischung des niedrigen Glanzes HAA-Heilung mattes trockenes

Anwendungen:

NH6381/NH6688 sind gesättigte Karboxyl- Polyester-Harze für niedrige Glanz Polyester-/primidpulverbeschichtungen durch trockenes Mischungsverfahren.

Die Beschichtung wird vorbereitet, indem man Harz, Pigment und Füller, Härtemittel und andere Zusätze in einem bestimmten Anteil und dann durch die heiße Verdrängung mischt und zerquetscht und aussortiert. Sie werden stabil bei Zimmertemperatur gespeichert. Nach dem Elektrospray oder Flüssigbettbadbeschichtung werden sie erhitzt, gebacken, geschmolzen und verfestigt, um einen flachen und hellen dauerhaften Film zu bilden, um den Zweck der Dekoration zu erzielen und rostfest.

Grundlegende Eigenschaften:

Niedriger Glanzfilm

Ausgezeichnete mechanische Eigenschaften

Gutes Planieren, gute Lagerstabilität

Gute Chemikalienbeständigkeit, fein anti-gelb färbend

Spezifikationen:

NH6381 NH6688

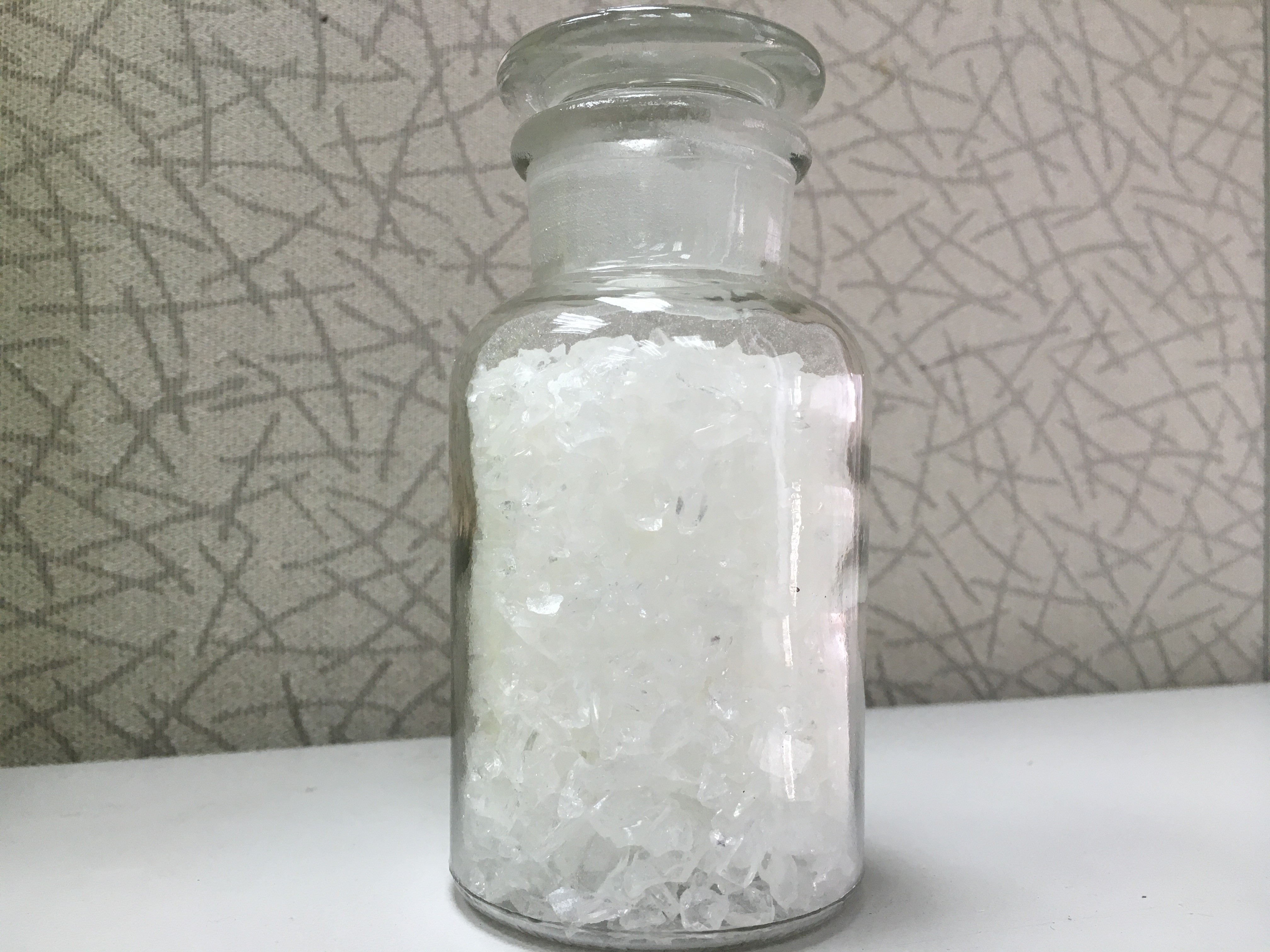

Hellgelbe Flocken der hellgelben Flocken des Auftrittes

Farbe (50%DMF): ≤3 ≤3

Säurezahl (mgKOH/g): 47~54 19~24

Erweichungspunkt (℃): 98~118 100~110

Glasübergang Temp. (℃): ~56 ~58

Schmelzende Viskosität: 2800±1000 5600±800

(200℃, Kegel/Platte, mPa·s)

Reaktivität an 180℃ (s, XL-552): 90±30 250±30

Empfehlen Sie Formulierung:

Verdrängungs-Zustand:

Zwei-Schraubenextruder

Zone I: 90~110℃ Zone II: 110~120℃

Umdrehungsgeschwindigkeit: 500~1200rpm

Feinheit des Pulvers: <100μm

Mischungsextrudat I und II mit Gewichtsverhältnis1:1 bevor dem Reiben.

Anwendungs-Zustand:

Elektrospray mit: 40~70KV

Beschichtende Dicke: 50~80μm

Degreased walzte Stahl-0.5mm kalt

Kurieren von Anforderung: 180℃×15min

Film-Eigenschaften:

Glanz (60°): ≤40%

Verbiegen (φ2mm): Durchlauf

Kleber (1mm, Grad): 0

Bleistifthärte: ≥ 1H

Direkte Schlagzähigkeit: Durchlauf 50kg·cm

Verpacken:

PET-Taschen, N.W. 25KG±0.1KG/Tasche
